機能(カタログより)

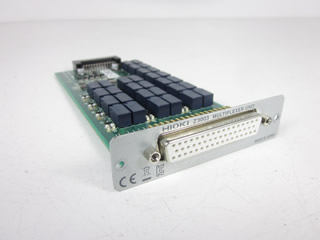

Z3003 マルチプレクサユニットは測定端子を自由に組み合わせて多点測定できるユニットです。
Z3003 対応の機器に組み込こむことで、多様な用途で使用することが可能です
仕様(カタログより)
○測定可能範囲
測定電流 Z3003 を搭載する機器 : DC1 A 以下
外部接続機器 : DC1 A 以下、AC100 mA 以下
測定周波数 外部接続機器 : DC、10 Hz ～ 1 kHz
接点形式 メカニカルリレー
最大許容電圧 実効値 30 V およびピーク値 42.4 V、または直流 60 V
最大許容電力 30 W (DC)（抵抗負荷）
接点寿命 4 線式の場合 : 5,000 万回、2 線式の場合 : 500 万回（参考値）
ウォームアップ時間 Z3003 を搭載する機器と同様
確度保証温湿度範囲 23 ℃ ±5 ℃、80%rh 以下
確度保証期間 1 年間
確度仕様条件 2 線式の場合、ゼロアジャスト実施後のみ確度保証とする
温度係数 0 ℃～ 18 ℃、28 ℃～ 40 ℃では
温度係数 ± ( 追加確度の 1/10)/ ℃を加算
○環境・安全仕様
使用場所 屋内使用、汚染度 2、高度 2,000 m まで
保存温湿度範囲 -10 ℃～ 50 ℃、80%rh 以下（結露しないこと）
使用温湿度範囲 0 ℃～ 40 ℃、80%rh 以下（結露しないこと）
外形寸法 約 92W × 24.5H × 182D mm ( 突起物含まず )
質量 約 180 g
日置電機 HIOKI
