機能(カタログより)

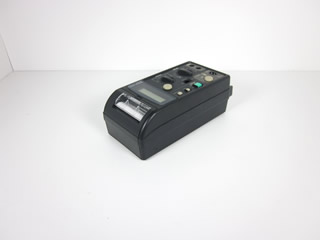

8205マイクロハイコーダは、テスタ感覚で簡単に記録がとれるレコーダです。
AC/DC0.1~500Vの幅広い測定範囲とアナログ感覚のレベル表示機能、専用のクランプオンセンサ(オプション)との組み合せによる電流測定機能などにより、小信号電路から商用電路まで幅広い用途にご使用いただけます。
仕様(カタログより)
記録方式 感熱記録式
入力チャンネル数 2(同時記録は不可)
サンプリング速度 10 ms
有効記録幅 波形記録部:60 mm
記録紙送り速度 2・10・60 cm /時間 , 6・20* cm /分
記録時間軸精度 ±0.5%以内
使用温湿度範囲 5 ~ 40°C, 35 ~ 80% rh(結露なきこと)
保存温湿度範囲 -10 ~ 50°C, 80% rh 以下(結露なきこと)
確度保証温湿度範囲 23 ± 5°C, 35 ~ 80% rh(結露なきこと)
確度保証信号周波数 45 ~ 66 Hz(AC レンジ)
使用場所 屋内, 高度 2000 m 以下
耐電圧 AC 3.25 kVrms (50/60 Hz, 1 分) 本体 GND 端子-入力
端子間
電源 商用電源 AC 100 ~ 240 V, 50/60 Hz, 消費電力 30 VA 以下
直流電源 DC 9.5 ~ 14 V, 消費電力 30 VA 以下(定格電源電圧に対して、±10%の電圧変更を考慮しています)
外形寸法 250(W) × 122(H) × 93.5(D) mm
質量 約 1,200 g
*: 紙送り速度を 20 cm/min(最速)に設定した場合、記録波形が薄く印字されます。
日置電機 HIOKI
