機能(カタログより)
・従来から金属非接触式の検電器や検相器では、被測定物と測定プローブ先端に組込まれた電圧検知電極との間の結合静電容量 (C1,C2) を利用して電圧検出をおこなっています。
・この原理では、被測定物の材質や検知距離により結合静電容量 (C1,C2)が変化するため、電圧検出はできても正確な電圧値 (Vm=Vm2 ?Vm1) を知ることは非常に難しい課題でした。

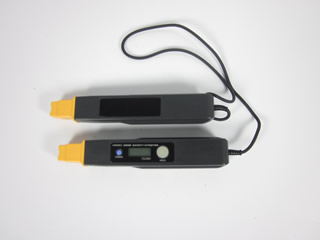

・セーフティハイテスタ 3258 では、この原理を発展させ結合静電容量 (C1,C2) に依存することなく電圧を検出し正確な電圧値 (Vm) を知ることができるようになりました。
仕様(カタログより)
・基本仕様
測定機能：交流電圧測定（交流電位差計）
測定対象：被覆電線（IV, CV相当100 mm2以上）, 金属部 ＊シールド電線不可
測定方式：真の実効値表示（True RMS）
対地間最大定格電圧：AC600 Vrms
回路ダイナミック：クレストファクタ1.8（600 Vレンジは正弦波のみ）
温度特性：0.05 %rdg./℃
隣接電線の影響：±5 %rdg. 以内
外部磁界の影響：なし
表 示：4200カウント, 10カウント未満はゼロサプレス
表示更新レート：約0.6秒/回
表示応答時間：2.4秒以下
機 能：データホールド, オートパワーオフ, 電池消耗警告
使用温湿度範囲：0 ℃?40 ℃ , 80 %rh以下結露しないこと
保存温湿度範囲：-10 ℃?50 ℃ , 80 %rh以下結露しないこと
使用場所：屋内使用, 高度2000 mまで
適合規格：安全性：EN61010, EMC：EN61326
電 源：単3アルカリ乾電池（LR6）×6本,
最大使用時間：約14時間（電源オン, 無入力）1分×1000回相当,5分×200回相当
最大定格電力：2 VA
寸 法・質 量：51W×275H×37.5D mm（1本あたり）, ケーブル長：900 mm, 670 g（電池含む）
【電圧測定レンジ】600V 実効値表示
日置電機 HIOKI
