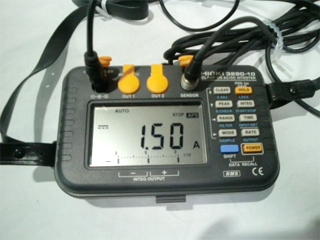

機能(カタログより)
バッテリーの充電/放電容量、交流電流積算、繰返し積算測定など積算機能が充実。
さらに、負荷の稼働状況が分かる”稼働時間測定や稼働率表示”機能を搭載。
○ 極性別電流積算により、バッテリーの充電/放電容量を1台で測定できます(正/負/総合積算値)
○ 稼働時間/稼働率表示により、負荷の稼働状況を測定できます(しきい値設定可能)
○ 極性別ピーク電流表示により、バッテリーなどの充電/放電ピーク電流が1台で測定できます
○ 繰り返し測定&データ保存により、最大20回までの繰り返し測定とデータを保存ができます
○ 時間内平均値表示により、積算時間内の平均値を表示できます(繰り返し測定時も対応)
○ DC外部電源対応により、バッテリー電源による長期測定に対応できます
仕様(カタログより)
●直流電流:20/200A(9691/9692使用時),200/2000A(9693使用時)
●周波数:1Hzから1000Hz
●積算値出力:DC1Vf.s
●AC/DC分離出力
●付属機能
・ゼロ調整(DC, AC+DC時)
・データホールド
・設定保存機能 : 設定条件を保存
・キーロック
・バッテリチェック
・オートパワーオフ: キー操作後約10分後, ブザー警告有り
・ブザー音: ON/OFF
●温度特性: 0.1×確度仕様/℃(0から40℃において)
●機能表示: バーグラフ(21セグメント), オーバーレンジ(O.L.) , 電池消耗警告 (B), ホールド(HOLD),オートパワーオフ(APS)
●測定応答時間切替: (1)FAST(0.2秒) : 45Hz以上時 (2)NORMAL(0.8秒) : 10Hz以上時 (3)SLOW(8.0秒) : 1Hz以上時 *入力: 0%→90%, 100%→10%変化にてアナログ出力値が安定する時間、AC(RMS) およびAC+DC設定時
●表示更新レート: (1)NOMAL : 2回/秒 (2)SLOW : 1回/3秒 (3)FAST : 4回/秒(3290-10は10回/秒) (4)?バーグラフ表示 : 4回/秒
●ゼロサプレス: 5カウント
●レンジ切替: オート/マニュアル
●クレストファクタ: 2.5以下または接続センサのピーク値以下
●出力インピーダンス: 100Ω以下
●出力レート
(1)電流実効値(REC_A) : DC2V/レンジ
(2)電流波形(MON) : 2V/レンジ
出力端子組合せ(OUT1&OUT2*2):
(1)電流波形(MON / MON.FL*1)&電流実効値(REC)
(2)電流波形(MON / MON.FL*1)&電池消耗検出(B.Lo)
(3)電流実効値(REC)&電池消耗検出(B.Lo)
*1:MON.FLはfc=1Hzフィルター”ON”設定
*2:3290-10のOUT2は全て積算値(Ah)、プラス/マイナス/トータル値から選択
●使用温湿度範囲: 0から40℃, 80%rh以下(結露しないこと)
●保存温度範囲 : -10から50℃(結露しないこと)
●使用場所: 高度2000mまで 屋内
●電源: 単3型アルカリ乾電池(LR6)×4またはACアダプタ、3290-10は 外部電源(DC8.4から15.6V)対応
●最大消費電力: 500mVA(電池使用時)
●電池寿命: 約22時間(連続使用時)
●適合規格 安全性, EMC: EN61010, EN61326, EN61000-3-2, EN61000-3-3
●外形寸法・質量: 約155W×98H×47Dmm, 約545g
【電流測定レンジ】9693:200/2000A(2レンジ) 実効値表示 平均値表示
※詳しくは、お問合せください。
