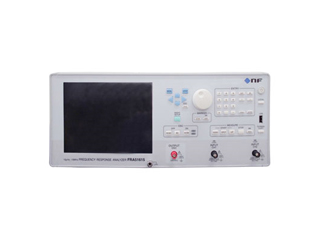

機能(カタログより)
10μHzの低周波から15MHzをカバー。インバータ・ワイヤレス給電などのパワーエレクトロニクスから、サーボ制御、電子部品・電池の評価、先端バイオ研究まで、幅広い分野の測定に対応します。
・測定周波数 10μHzから15MHz
・測定速度 0.5ms/point
・基本確度 振幅±0.01dB、 位相±0.06°
・アイソレーション 600V CAT II/ 300V CAT III
・ダイナミックレンジ 140dB
・多彩な機能:シーケンス測定、群遅延測定、周波数変化時位相制御、自動積分、振幅圧縮、演算機能、自動高密度スイープ機能、グラフ表示機能(ボード線図、ナイキスト線図、ニコルス線図、コールコールプロット)など
・インピーダンス測定:パラメタ:Z/R/X/Y/G/Ls/Lp/Cs/Cp/Rs/Rp/V/I/D/Q
・オープン/ショート/ロード補正、ポート遅延機能、電位勾配除去機能、マーカサーチ機能
仕様(カタログより)
・周波数範囲:10μから15MHz
・発信器出力コネクタ:1チャンネル
・信号入力コネクタ:2チャンネル
・設定分解能:10μHz(発振部)
・AC振幅:0から10Vpeak
・I/F:GP-IB、USB、LAN、RS-232
※詳しくは、お問合せください。
NF回路設計ブロック エヌエフ
