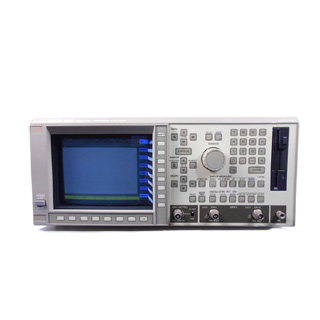

機能(カタログより)
・ゲイン・フェーズ分析器は、ゲイン・フェーズ測定に特化した装置です。
・ディジタルフーリエ積分方式の優れたノイズ除去特性を生かし、被測定対象の振幅・位相を高精度に短時間で測定します。
・アイソレーション/最大入力電圧 600V CAT II / 300V CAT III に対応。従来機に比べ、より高電圧の信号を測定することが可能です。
・加えて、測定値を容易に検索可能なマーカサーチ機能や設定メモリの内容を番号順に読み出してスイープ測定するシーケンス測定など、作業の効率化を推進する様々な新機能を搭載しています。
●機能 便利な機能
・シーケンス測定
・マーカサーチ機能
・群遅延測定
・周波数変化時位相制御
・オートレンジング、遅延機能、振幅圧縮機能など
仕様(カタログより)
・周波数範囲:0.1mHzから2.2MHz
・入出力絶縁:±500V(対筐体)/±300V(対分析部入力)
・最大入力電圧:300Vo-p(AC+DC)
・インピーダンス表示:なし
・表示器:9.0インチ カラーCRT
・外部記憶フロッピーディスク
・インタフェース:GPIB
※詳しくは、お問合せください。
