機能(カタログより)

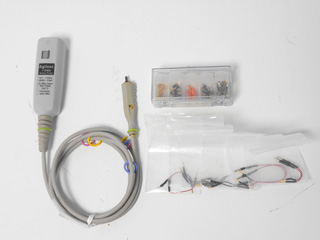

Keysight 1156Aファミリ・アクティブ・プローブは、DUT上のアクセスしにくい場所にもプロービングできます。これらのプローブは、Infiniium 54800シリーズ・オシロスコープ専用です。
デザインの高速化に伴い、オシロスコープ・プローブを接続したときにオーバシュートやリンギングなどの信号の乱れが目立つようになります。プローブをデバイスに接続することで、共振回路が形成されます。この共振が、使用するオシロスコープ・プローブの帯域幅内にあると、測定の乱れが回路とプローブのどちらによるものか判別しにくくなります。
Keysightは、プローブをデバイスに接続したときに形成される共振の問題を初めて解決しました。Keysight 1156/7/8Aプローブは最適化された性能を持ち、作業の効率を改善します。
〇特長
・1.5 GHzの帯域幅
・小型でプロービングが容易
・100kΩ、0.8 pFの非共振入力インピーダンス
・±15Vのオフセット
・5 Vのp-pダイナミック・レンジ
・デバイスへの負荷を最小化し、応答を最適化するためのアクセサリ
・Infiniiumのオートプローブ・インタフェース対応
仕様(カタログより)
・10:1シングルエンドアクティブ
・帯域幅:1.5GHz
・入力抵抗:100kΩ
・入力容量:0.8pF
・ダイナミックレンジ：5Vp-p
・オフセット：±15V
・コネクタ：AutoProbe
・付属品：プローブチップ各種 付属品 標準アクセサリー
・状態 検査済み。
・特記事項 校正証明書が必要な方は、別途費用が必要です。(付属品有)(60181)
※詳しくは、お問合せください。
キーサイト Keysight
