機能(カタログより)

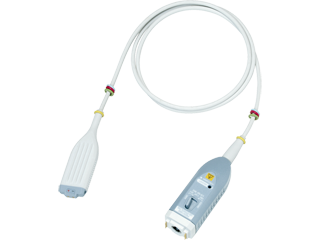

PBDH1000差動プローブは、横河専用プローブインタフェースを持つディジタ ルオシロスコープ(以降、プローブIF付きディジタルオシロスコープと略します)と組み合わせて使用する1GHz帯域の差動入力アクティブプローブです。 プローブIF付きディジタルオシロスコープのBNC入力端子に接続するだけでご使用いただけます。プローブの先端を測定対象に接触させることで、電圧波形を観測できます。
・差動信号を直接観測可能
・ 同相信号除去能力
・広い周波数帯域(DC 1GHzまで)
・高い入力インピーダンス(1M?、約1.1pF:各入力端子、対接地)
・プローブIF付きディジタルオシロスコープ本体から本プローブへの電源供給 可能
・プローブIF付きディジタルオシロスコープ本体で本プローブを自動認識可能
・測定対象に応じて付け替え可能な各種アタッチメントを付属
・小型/軽量
仕様(カタログより)
DLシリーズ用高速・高入力インピーダンス差動プローブ
・周波数帯域:DC 1GHzまで
・減衰比:(50:1)
・最大差動入力電圧:±25V
・ 全長:1.2m
・電源電圧:DLシリーズより供給
※詳しくは、お問合せください。
横河メータ&インスツルメンツ YOKOGAWA
