機能(カタログより)

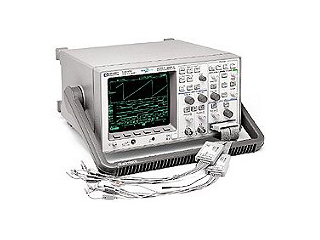

・Keysight54645Dミックスド・シグナル・オシロスコープはオシロスコープにロジック・チャネルを統合することで、アナログ、ディジタルが混在するシステムの設計者向けに新しい測定機能を提供します。
・1つの画面でアナログ・イベントとディジタル・イベントを時間軸に合わせられるため、複雑な回路動作の原因と結果を分離するのに役立ちます。
・ディジタル・オシロスコープとロジック・タイミング・アナライザが統合された54645Dは、ロジック・チャネルとして400Mサンプル/sの8チャネルまたは200Mサンプル/sの16チャネル(ロジック・チャネルあたり2Mバイトのメモリ)を提供します。
・さらに、200Mサンプル/s、2チャネル100MHzオシロスコープ(チャネルあたり1Mバイトのメモリ)の機能を提供します。
・この機能と強力なトリガ機能、KeysightMegaZoom技術を組み合わせて、応答性のよいディスプレイと使いやすいパッケージにまとめることで、ミックスド・シグナルのトラブルシューティングを容易にします。
仕様(カタログより)
・アナログ入力:2CH
・周波数帯域:DCから100MHz 200MS/s
・メモリ:1Mバイト(1CH/2CH)
・ロジック入力:16CH 400MS/s(8CH) 200MS/s(16CH)
・メモリ:2Mバイト(各CH)
※詳しくは、お問合せください。
