機能(カタログより)

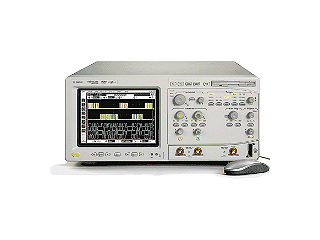

Keysight 54830D 2+16チャネル、600MHz、ミックスド・シグナル・オシロスコープ(MSO)は、オシロスコープ・チャネルを2個、ロジック・タイミング・チャネルを16個持っており、オシロスコープの詳細な信号解析とロジック・アナライザのマルチチャネル・タイミング測定を組み合わせてシステムを解析することができます。さらに2個のオシロスコープ・チャネルによるアナログ信号と16個のロジック・タイミング・チャネルによるディジタル信号を関連付けて同時に表示できるので、複雑なミックスド・シグナルのトラブルシューティングでも原因と結果を容易に関連付けることができます。
54830Dには、ロングメモリにデータ収集中でも高い波形更新速度および高速応答を提供する、Keysightの革新的なMegaZoomテクノロジーが採用され、メモリも最大128Mポイントまで拡張できます。さらにミックスド・シグナル・トリガ機能により、16個のロジック・タイミング・チャネルおよび2個のオシロスコープ・チャネルを組み合わせてトリガすることができます。
仕様(カタログより)
2CHアナログ入力部
･最高サンプル:2Gサンプル/秒(1CHあたり)
･繰り返し周波数:600MHz
･メモリ:4M 分解能:8bit
･ロジック:16CH
･GP-IB I/F，LAN，USB，RS232，ビデオ出力，FDD，CD-ROMドライブ
･OS:Windows-XP-PRO
※詳しくは、お問合せください。
キーサイト(アジレント) Keysight /Agilent
