機能(カタログより)
86100ファミリの広帯域オシロスコープは、 83491/92/93/94Aシリーズのクロック・リカバリ・レシーバ・モジュールを使用することにより、クロック信号にアクセスできない場合も信頼性の高いパラメトリック・テストが容易に行えます。
8349Xシリーズのプラグイン・モジュールは、現在普及している電気ライン、マルチモード・ファイバ、シングルモード・ファイバの3種類の伝送メディアに対応しています。カップラ／スプリッタを内蔵し、トリガ用の外部ハードウェアは不要です。テスト信号に接続し、データ・レートを選択するだけで、測定できます。
仕様(カタログより)

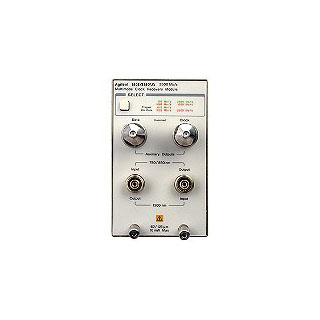

86100A用クロックリカバリーモジュール
･入力:マルチモード(光) パワーレベル -10から30dBm
･挿入損失:5dB MAX
･データレート:155/622/1063/1250/2125/2488/2500
●62.5/125 光ファイバ用光クロック・リカバリ
波長範囲：750から1600 nm
データ・レート：0.155/0.622/1.060/1.250/2.125/2.488/2.500 Gb/s
PLL帯域幅：50から70 kHz（内部トリガ）、4から5 MHz（外部出力）
入力パワー：－10から＋3 dBm (760～850 nm)、－13から＋3 dBm (1000～1600 nm)
●使用可能メインフレーム
86100A/B/C Infiniium DCA/DCA-Jメインフレーム
※詳しくは、お問合せください。
