機能(カタログより)
軽量・コンパクトで機動性に優れた輝度計。低輝度から高輝度まで、広領域の測定ができます。
RS-232Cによる双方向通信で、パソコンからの制御が可能です。
仕様(カタログより)

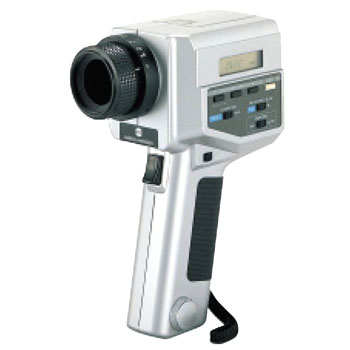

型名: LS-110
形式: スポットタイプ一眼レフ方式デジタル輝度計
測定角: 1/3°
光学系: f=85mmF2.8
ファインダ視野: 9°(ファインダ視度調整付)
測定距離(測定面積)本体Φ基準位置マークより ∞ から 1014mm(∞ から φ4.8mm):
・クローズアップレンズ使用時
・No.153…1210 から 523mm(φ5.3 から φ2.7mm)
・No.135…615 から 447mm(φ2.9 から φ1.8mm)
・No.122…368 から 323mm(φ1.5 から φ1.1mm)
・No.110…205 から 203mm(φ0.5 から φ0.4mm)
受光素子: シリコンフォトセル
分光応答度: 標準分光視感効率(Vλ)からの外れ fs:8%以内
応答時間:
・FAST:表示約0.8 から 1.0秒、サンプリング時間0.1秒
・SLOW: 表示約1.4 から 1.6秒、サンプリング時間0.4秒
輝度単位: cd/m2
測定輝度範囲:
・FAST:0.01 から 999900cd/m2
・SLOW:0.01 から 499900cd/m2
確度:
・10.00cd/m2以上:指示値の±2%±1digit
・0.01 から 9.99cd/m2:指示値の±2%±2digit(A光源、20 から 30℃の雰囲気中)
繰返し性:
・10.00cd/m2以上:指示値の±0.2%±1digit
・0.01 から 9.99cd/m2:指示値の±0.2%±2digit(A光源)
温度誤差: 指示値の±3%(当社試験条件による)
校正モード:
・コニカミノルタ/任意基準 切り替え式
・任意校正基準入力:1チャンネル、数値入力
・色補正係数入力 :1チャンネル、数値入力(0.001 から 9.999)
輝度比率モード: 1チャンネル、測定値または数値入力
測定機能: 輝度瞬時値測定、輝度ピーク値測定、輝度比率(%)測定
表示:
・外部表示:LCD有効桁数
・4桁ファインダ内表示:LED照明付LCD有効桁数4桁
デジタル信号入出力: RS-232C準拠 データ転送速度4800BPS
外部操作: デジタル出力端子より制御可能
電源: 9V積層乾電池(JIS6F22)1個 データプリンタDP-10からの電源供給も可能
消費電流:
・ファインダ内表示点灯時 平均16mA(ただし測定ボタンON)
・ファインダ内表示消灯時 平均6mA(ただし電源スイッチON)
使用温湿度範囲: 0 から 40℃、相対湿度85%以下(35℃のとき)/結露しないこと
保管温湿度範囲: -20 から 55℃、相対湿度85%以下(35℃のとき)/結露しないこと
大きさ・質量: 79(幅)×208(高さ)×150(奥行)mm・850g(電池別)
※詳しくは、お問合せください。
コニカミノルタセンシング
