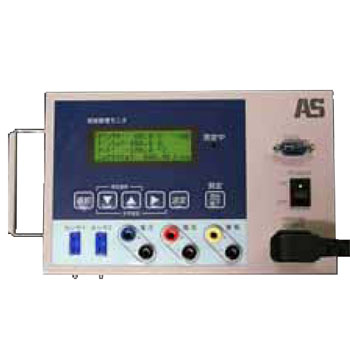

溶接管理モニター WCM-3 (me0247)
測定仕様: ・設定パラメーター 継手毎に設定します(英数字) 1.溶接箇所番号(英数字10文字) 2.施工日 3.溶接作業者(英数字10文字) 4.工事番号(英数字10文字) 5.基準入熱量 6.基準パス(層)間温度 7.溶接長さ(最長9999mm) ・測定データ 溶接パス毎に以下の内容を測定・記憶します 1.溶接電圧の平均値 2.溶接電流の平均値 3.溶接開始時のパス(層)間温度 4.入熱量の演算結果 5.溶接時間 ・記憶容量 999パス 1継手最大99パスまで記憶 99継手まで設定可能 一般仕様: ・表示器 バックライト付LCD ・計器電源 100V AC、50/60Hz ・使用環境 -10 から 50℃ ・付属品 電源コード(3m)、クランプメータ及びコード(10m)電圧測定用ケーブル(10m)コード付警報ブザー(10m)専用温度センサ及び中継コード(10m)PC接続用USBケーブル(3m)データ取込ソフトインストールCD(1枚)取扱説明書(CDに含む) ・質量 モニター本体 1.4kg キャリングケース込 7.8kg 警報仕様: ・警報判定 1.基準パス(層)間温度超過警報 層間温度が基準値を超えている間、警報がでます。溶接作業中は機能していません。 2.入熱量超過予測判定警報 溶接の中間地点で入熱演算を行い、基準値を超えていた場合に警報をだします。これにより溶接速度をあげることで溶接終了時の入熱超過を防止します。 ・警報判定 1.基準パス(層)間温度超過警報 層間温度が基準値を超えている間、警報がでます。溶接作業中は機能していません。 2.入熱量超過予測判定警報 溶接の中間地点で入熱演算を行い、基準値を超えていた場合に警報をだします。これにより溶接速度をあげることで溶接終了時の入熱超過を防止します。 ・警報出力 付属の警報ブザーでお知らせします。 入力仕様: ・入力信号 1.溶接電圧0 から 80V DC / AC 2.溶接電流0 から 500A DC / AC ※クランプ電流計より入力 3.温度0 から 500℃(K熱電対) ・精度定格 1.溶接電圧・・・測定範囲に対して±0.5% 2.溶接電流・・・測定範囲に対して±0.5%※クランプの誤差は含まず 3.温度・・・測定範囲に対して±0.5% ・測定周期 電圧・電流・温度を1秒周期で取込 レポート作成機能: ・作成方法 測定したデータをパソコンに取込み、レポートを作成します。 ・通信仕様 USB 2.0 ・専用ソフト データをパソコンに取込む専用ソフトをPCにインストールします。 ・対応OS Windows95/98/me/NT4.0/2000/XP/Vista/7
