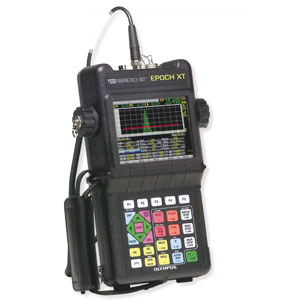

【仕様】
概観: EN12668-1準拠
寸法(H × W × D): 277 mm × 150 mm × 51 mm (持手部分), 71 mm (画面部分)
キーパッド: 英語、国際記号、日本語または中国語
言語: 英語、スペイン語、フランス語、ドイツ語、イタリア語、日本語、中国語、ロシア語、韓国語、ノルウェー語、スウェーデン語 カスタム言語の使用が可能
探触子接続: BNC (IP67に適合)または大 LEMO
バッテリー: リチウムイオン、NiMHまたはアルカリ乾電池
電源: 100 VACから120 VAC、200VACから240 VAC、50 Hzから60 Hz
【環境適合評定】
防塵・防水保護等級IP67 設計(BNCコネクタのみ)
【ディスプレイ】
カラー液晶表示: 60 Hz更新、カラースキームと輝度の調整、画面分割モードまたはフルスクリーンモードの選択が可能
画面サイズ(W×H): 320ピクセル × 240ピクセル、101 mm ×75 mm
ベースラインブレイクモード: すべてのRF波形のゼロ交差を全波モードのゼロ交差のように表示
振幅グリッドモード: 100%または110% FSH振幅にて表示
時間軸グリッドモード: 標準は、0から10までの分割で表示。ビーム路程距離モードでは、レンジをグリッド線に沿って5つのセクションに等分割。スキップ表示モードでは、スキップをグリッド線として表示
【パルサー】調整可能な矩形波パルサー
PRF: 10 Hzから1000 Hz(選択可能または自動)
電源設定: 50 Vから475 V( 25 V毎に増減)
パルス幅: PerfectSquareTMテクノロジにより30 nsから10,000 ns (0.1 MHz)。調節可能
ダンピング: 50、63、150、400オーム
【レシーバ】
ゲイン: 0から110 dB(ユーザー設定で2つのゲインステップ調整とプリセットが可能)
全機器帯域幅: 0.2から6.5 MHz @ から3 dB
デジタルフィルタ設定:
・0.2 MHzから10.0 MHz . 2.0 から 21.5 MHz
・0.2 から 1.2 MHz / 5.0 から15.0 MHz
・0.5 から 4.0 MHz / 8.0 から 26.5 MHz
・1.5 から 8.5 MHz
検波: 全波、+半波、?半波、RF
直線性: 時間軸l: ±0.2% FSW,振幅: 0.25% FSH、アンプ精度: ±1 dB
リジェクション: 0から80%(フ
【較正】音速とゼロオフセットのための自動距離較正
テストモード: パルスエコー、デュアルまたは透過
単位: ミリメートル、インチまたはマイクロセカンド
レンジ: 1.86 mmから13400 mm(鋼音速の場合)
音速: 635から15240 m/s
ゼロオフセット: 0μsから495μs
ディレイ(遅延): -59 mm から12700 mm(鋼音速の場合)
屈折角: 10° から85°(0.1°ステップ)
【計測】
タイプ: 厚さ、ビーム路程距離、Y距離、深さ、振幅、 ゲート1とゲート2間のタイムオブフライト
エコーtoエコー: 標準
5つの計測表示区域: ライブスクリーン表示で、各ゲートにユーザー選択で5つの計測表示が可能
DAC/TVG 標準: 50ポイントまで設定可能。ASME、ASME III、JIS、80-20%、 カスタム DACおよびTVGテーブル 110 dBダイナミックレンジは、μs ごとに100 dB調整、フルゲイン、レンジ、設定中の遅延調整など、DAC/TVG使用中の変換が可能
カスタム: DACは、 +10 dB toから‐24 dBまで、3本の警告レベル設定可能
TVGテーブル表設定: TVG設定を DGS/AVGダイアグラムから行うことが可能 (最先端の時間可変ゲインアプリケーション用として)
振幅表示分解能: 0.25%(0から110%FSHにて)
曲面補正: 斜角測定標準仕様
X値補正: ビーム入射点から探触子表面までの距離を補正
【ゲート】エコー高さとタイムオブフライト測定のための2つの完全に独立したゲート
ゲート開始: 全表示レンジ内を可変
ゲート幅: ゲート開始位置から最大表示レンジ内で可変
ゲート高: 2%から95%(フルスクリーン高)
アラーム: ポジティブおよびネガティブ閾値; ゲート1およびゲート2における最小深さ
ズーム: 表示はゲート1
【入力/出力】
USB: クライアントポート GageView Proとの通信用
USBホストポート: USBドライブでのデータ保存と同様に、PCL5互換レーザまたはインクジェットプリンタへのダイレクト印刷用
オリンパス OLYMPUS(オリンパスNDT)
