機能(カタログより)

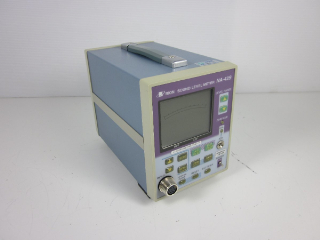

NA-42Sは、計量法 精密騒音計 JIS C 1505:1988およびIEC60651:1979 TYPE1などの規格に適合する精密騒音計です。1/2インチコンデンサマイクロホンUC-53A、プリアンプNH-17および本体で構成されます。幅広い測定周波数範囲と測定レベル範囲の測定が可能なため、測定目的に応じたさまざまなマイクロホン、プリアンプの接続が可能です。
仕様(カタログより)
型式: NA-42S
型式承認: SLF0011号
適合規格:
・計量法 精密騒音計
・JIS C 1505:1988
・IEC 60651:1979 TYPE1
測定機能: 音圧レベル、騒音レベルの最大値、ピーク音圧レベル
入力部:
・プリアンプ用入力端子..
・プリアンプ電源電圧±12 Vと±45 Vの切替式
・マイクロホンバイアス電圧30/60/200 V
周波数範囲:
・10 Hz から 20 kHz(マイクロホンUC-53Aを含む)
・1 Hz から 100 kHz(本体特性)
周波数重み特性: A、C、FLAT
測定レベル範囲:
・A特性 : 28 dB から 137 dB(UC-53A・NH-17接続時)
・C特性 : 33 dB から 137 dB(UC-53A・NH-17接続時)
・FLAT特性 : 38 dB から 137 dB(UC-53A・NH-17接続時)
自己雑音レベル:
・A特性 : 20 dB以下(UC-53A・NH-17接続時)
・C特性 : 25 dB以下(UC-53A・NH-17接続時)
・FLAT特性(HPF20 Hz、LPF20 kHz): 30 dB以下(UC-53A・NH-17接続時)
自己雑音(マイク、プリアンプを除いた本体部のみ):
・A特性 : 1.5 μVrms以下
・C特性 : 1.5 μVrms以下
・FLAT特性 : 7 μVrms以下
・FLAT特性(HPF20 Hz、LPF20 kHz): 2.5 μVrms以下
時間重み特性: F(Fast)、S(Slow)、(I Impulse)
実効値検出回路: デジタル演算方式
フィルタ:
・ハイパスフィルタ(3次バタワース20 Hz)
・ローパスフィルタ(3次バタワース20 kHz)
校正: 内部発振器1 kHz正弦波による電気的校正
マイクロホン感度の設定範囲: -69.99 dB から -10.00 dB(0.01 dBステップ)
出力:
・交流出力(BNC端子) フルスケール 1 Vrms 出力抵抗600 Ω、負荷抵抗10 kΩ以上
・直流出力(BNC端子) フルスケール 6 V(1 V/10 dB)出力抵抗50 Ω、負荷抵抗10 kΩ以上
外部フィルタ入出力端子:
・BNC端子
・出力抵抗600 Ω、入力抵抗100 kΩ
インターフェース:
・シリアル通信(コンピュータによる設定制御およびデータ出力)
・コネクタ(Dsub-9ピン型)
・マルチチャンネルアダプタSC-31M/S(オプション)使用による。多チャンネル接続可能(最大16台、通信最長距離400 m)。
・コンパレータ機能: 音圧レベル判定によるコンパレータ出力(M3ねじの端子台)
表示器 液晶表示:
・小数点以下2けた表示と1けた表示の切替可能
・バーグラフ 目盛範囲50 dBまたは20 dBの切替可能
・その他 各設定情報を表示、バックライト付
電源: 単2形乾電池4本、ACアダプタ
使用温湿度範囲: -10 ℃ から +50 ℃、10 % から 90 %RH
大きさ・重さ: 171(H)×120(W)×236(D)mm・1.8 kg(電池含まず)
※詳しくは、お問合せください。
