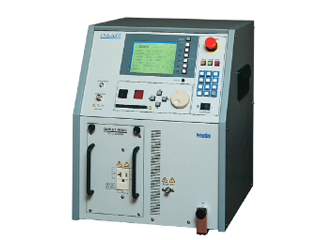

機能(カタログより)
・IEC61000-4-4 ED2.0(2004-07)の規格に定められたファスト・トランジェント/バーストを発生することができます。
・供試装置(以下EUTと表記)の誤動作再現に効果的な新機能(極性反転機能、パルス連続出力機能、周波数変調機能)を搭載しています。
・プログラムモードでは予め設定しておくことにより、様々な試験内容を順次実行することができます。
・各モードの設定内容、記録内容はバッテリーバックアップされています。
仕様(カタログより)
・パルス発生方式:半導体方式
・出力電圧:200から4500V
・極性:正または負、バースト毎に極性反転
・出力インピーダンス/出力形式:50Ω±20%/不平衡
・結合モード コモンモード
・結合コンデンサ/直流阻止コンデンサ 33nF/10nF
・パルス周波数 0.1kHzから1MHz
・パルス波形(50Ω負荷時) 立上がり時間5ns±30% パルス幅50ns±30%
・パルス波形(1kΩ負荷時) 立上がり時間5ns±30% パルス幅35ns~150ns
・バースト周期 パルス1から1000個または連続(条件により制限)時間での設定も可
・バースト期間 10ms~1000ms 10mステップ
・パルス連続出力機能 最高50kHz(出力電圧により制限)
・タイマ 1s~99h59m59s パルス連続と極性反転時は最長10分
・動作モード マニュアルモード/プログラムモード/リモートモード
・周波数変調 パルス周波数を設定値0から‐10%の間で変調する
・外部トリガ TTLダウンエッジ 最小トリガ間隔10ms以上
・ライン同期 被試験装置に非同期または同期(0~359°1°ステップ)
・被試験装置電力容量 AC85から500V 50A MAX 三相5線式 DC125V MAX 50A MAX
・外部インターフェース GP‐IB RS-232(オプション)
・プリンタインターフェース 簡易セントロニクス(ESC/P)
・動作温湿度範囲 15から35℃ 25から75%RH(結露なきこと)
・電源:AC100から240V 50/60Hz 120VA(100V)MAX 140VA(200V)MAX
・寸法:(W)322×(D)443×(H)420mm
・質量:約20kg
※詳しくは、お問合せください。
ノイズ研究所 NoiseKen
