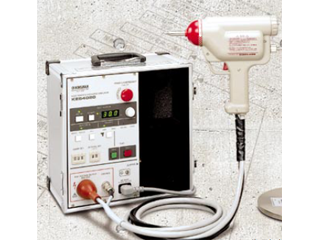

機能(カタログより)
・IEC61000-4-2規格に対応した試験が行えます。
・試験電圧は最大±30kVですので、予備試験や余裕度試験が行えます。
・接触放電および気中放電試験が可能です。
・放電ガンは安全性を重視し、かつ軽量化により操作性を向上させています。
・本体は小型キャリングケース構造なので、放電ガンや付属品の収納に便利です。
仕様(カタログより)
●放電方式：接触放電および気中放電
●設定電圧：0.2から30kV±5％（0V設定時は±30V以下）
●設定電圧の極性：正および負
●エネルギー蓄積コンデンサ：150pF±10％ ユニット単体にて規定
●放電抵抗 330Ω±10％、抵抗体交換可能
●充電抵抗 50MΩ（公称値）
●放電動作
・単発：単一放電（接触放電）
・繰り返し：放電間隔：0.05、0.1～9.9秒、放電回数：1～999回
●放電電流波形：最初のピーク：±10％ 30nsの時点：±30％ 60nsの時点：±30％
●放電チップ 気中放電用、接触放電用 ねじ止め、交換可能
●電圧計：確度 0.2から5kV：±（5％＋0.01kV） 、5～30kV：±（5％＋0.1kV）
●トリガ選択 放電ガンのトリガスイッチおよび本体のスイッチ
●電源
・電圧範囲：AC85から250V
・周波数：50／60Hz
・皮相電力：約100VA 30kV出力時
●仕様保証温度範囲 5から35℃
●仕様保証湿度範囲 75％RH以下（ただし、結露なきこと）
●寸法
・本体：320W×320H×257Dmm
・放電ガン：60W×227H×217Dmm （高電圧ケーブル約2.5m）
●質量
・本体：約8kg
・放電ガン：約1.6kg（高電圧ケーブル含む）
※詳しくは、お問合せください。
