機能(カタログより)

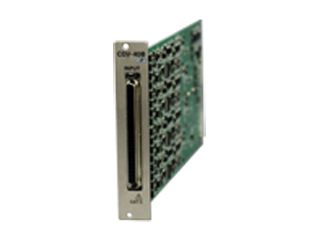

・ CDV-40A/B-Fは、CDV-40A/Bにアンチエリアジングフィルタ機能を搭載したコンディショナカードです。
・アンチエリアジングフィルタ機能を使用することによって、A/D変換器のエリアジングを防ぐことができます。
仕様(カタログより)
入力チャネル数：8(集中コネクタ)
・入力形式-ひずみ測定：平衡差動入力
・入力形式-電圧測定：不平衡入力
・入力抵抗-ひずみ測定：約(10MΩ+10MΩ)
・入力抵抗-電圧測定：約1MΩ
・カップリング：DC/AC(DCカット)
・適用ゲージ率：2
・ブリッジ電圧：DC2.00±2%(120～1kΩ)
・平衡調整範囲：抵抗分±2.4%(±12000×10-6ひずみ)
・測定レンジ-ひずみ測定：500,1k,2k,5k,10k,20k,50k×10-6ひずみ およびOFFの8段
・測定レンジ-電圧測定：0.1,0.2,0.5,1,2,5,10VおよびOFFの8段
・レンジ精度-ひずみ測定：各レンジ ±0.2%FS (ケーブル長1.0m時)
・レンジ精度-電圧測定：各レンジ ±0.2%FS
・校正値(CAL)：各レンジ ±100%,±50%
・非直線性：±0.1%FS
・応答周波数範囲：DC結合時 :DC～50kHz 偏差 +1dB,-3dB
・応答周波数範囲：DCカット(AC結合時) :0.2あるいは1Hz～50kHz(ハイパスフィルタの項を参照)
・ローパスフィルタ-伝達特性：2次バタワース
・ローパスフィルタ-カットオフ周波数：10,30,100,300,1k,3k,10kHzおよびF(フラット)の8段
・ローパスフィルタ-カットオフ点の振幅比：-3dB±1dB
・ローパスフィルタ-減衰特性：-12dB/oct.±1dB/oct.
・ハイパスフィルタ(DCカット)-カットオフ周波数：0.2Hz,1Hzの2段
・ハイパスフィルタ(DCカット)-減衰特性：-6dB/oct
・AD変換器分解能：16bit
・付加機能：TEDS内蔵センサの情報読み込み
