機能(カタログより)

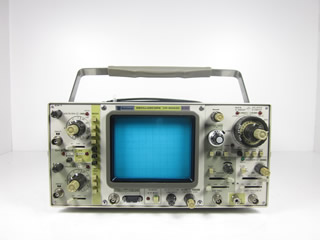

VP－5520Cは，周波数帯域幅DC～200MHz，最高感度2mV／divのオシロスコープです。
大口径（8×10div）のドームドメッシュCRT，カスケード接続による400／∠V／divの高感度，3現象表示機能などを備えています。
トリガ回路は，全測定周波数帯域でジッタのない安定した同期が得られるほか，自動同期 （AutoFix）機能によりレベル操作なしで簡単に同期をかけることができます。
またスイッチ切換えにより，X－Yオシロスコープとして，あるいは3現象オシロスコープとして使用することができます。
このほか，オプションのサンプリングリードアウト機能により，測定の記録・分析や他のシステムとの結合など多くの用途を持っています。
仕様(カタログより)
CRT
・形式： 角形内部目盛
・有効域： 8×10div（1div≒10mm）
・加速電圧： 約20kV
垂直軸
・感度CHl，CH2：2mV～5V／div1，2，5ステップ11レンジ
・確度： ±3％
・カスケード： 400／JV／div
・CH3 EXT： 500mV／div
・周波数帯域幅： 10mV／div DC～200MHz（1．75ns）
（立ち上がり時間）5mV／div DC～150MHz（2，3ns）
・2mV／div DC～100MHz（3．5ns）
・400FLV／div DC～20MHz（17．5ns）
・入力インピーダンス：1Mr120pF
・最大入力電圧： 300V（DC＋ACpeak）
・動作様式： CHl，CH2，CHOP，ALT，ADD，X－Y，TRIPLE
・帯域制限： DC～20MHz
・極性切換え： CH2のみ可能
・チョップ周波数：lMHz±20％
・入力結合： AC，GND，DC
同期
・同期方式： NORM，AutoFix
・信号源： INT（CHl，CH2，NORM）
・LINE，EXT，EXT÷10
・結合方式： AC，ACHF，ACLF，DC
・極性： ＋，一
A掃引 DC： 同期感度 周波数 INT EXT
DC－10MHz O．3div 30mVp－p
～150MHz 1．5div 150mVp－p
～200MHz 2，Odiv 200mVp－p
Fix：
400Hz～150MHz 4．Odiv 4（氾mVp－p
B掃引 DC：
DC－100MHz 2．Odiv 200mVp－p
入力インピーダンス：1Mn20pF
松下通信工業 Panasonic パナソニック
