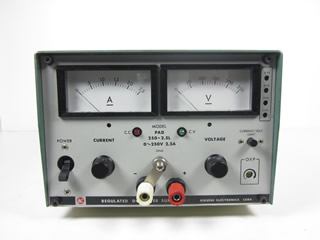

可変直流定電圧・定電流電源 PAD250-2.5L (3z3516) 中古計測器

機能(カタログより)

PAD-Lシリーズは、研究開発・品質管理から生産現場までのあらゆる分野でご利用いただいている、高性能・高信頼性の可変直流安定化電源です。
本シリーズは、サイリスタによるプリレギュレータとパワートランジスタによるシリーズレギュレータの、2段の優れたレギュレータで構成されています。
そのため直列制御形の特長である高品位な出力特性と、チョーク・インプット形位相制御の特長である電源高調波ひずみの少ない高効率な入力特性を兼ね備えています。

仕様(カタログより)

■外部電圧によるリモート・コントロール
制御対象 制御電圧*1 入力インピーダンス
出力電圧 0～約10V 約10kΩ
出力電流 0～0.5V,1V* 2 100kΩ以上
*1 制御電圧はプラス電圧にコモンが接続されるためフローティング（絶縁）の必要があります。
*2 モデルにより異なります。
■外部抵抗によるリモート・コントロール
制御対象 制御抵抗 抵抗に流れる電流
出力電圧 0～約10kΩ 約1mA
出力電流 0～550Ω,1kΩ 約1mA
■制御抵抗器は、温度係数が小さく経時安定性の良い金属被膜抵抗器や巻線抵抗器をお使いください。
菊水電子工業 キクスイ KIKUSUI
