機能(カタログより)

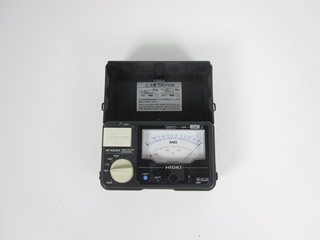

本器は、配電線路や機器の絶縁測定に威力を発揮する絶縁抵抗計です。
本器は製造ライン用に設計されていないため、製造ラインでのご使用には適しておりません。
製造ラインには3154絶縁抵抗試験器をご使用ください。
仕様(カタログより)
使用場所 屋内使用、汚染度2、高度 2000 m 以下
保存温湿度範囲 -10 ~ 50 °C、90%rh 以下(結露なきこと)
IP 保護等級 IP40
端子間最大定格電圧 AC600 V(交流電圧ファンクション)
対地間最大定格電圧
AC600 V、測定カテゴリIII、予想される過度過電圧 6000 V
耐電圧 AC5312 V、50/60 Hz、測定端子一括 – 筐体間、15 秒間、感度電流 1 mA
電源 定格電源電圧 DC1.5 V × 4
(単 3 形アルカリ乾電池 (LR6) × 4)
最大定格電力 3 VA
ドロッププルーフ コンクリート上 1 m
外形寸法 約 159W × 177H × 53D mm(突起物含まず)
質量 約 610 g(電池を含む、テストリード含まず)
適合規格
安全性 EN61010
EMC EN61326
絶縁抵抗計 JISC1302:2002
日置電機 HIOKI
