機能(カタログより)
単相・三相試験に対応可能

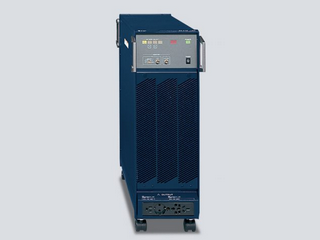

リファレンスインピーダンスネットワークは、電源ラインのインピーダンスを実際の商用ラインのインピー ダンスに近似させるための抵抗とインダクタンスの回路網です。
高調波電流の測定やフリッカ (電圧変動) 試験を行う場合に、ESシリーズと組み合わせて使用します。
JIS C 61000-3-2 、IEC 61000-3-3に対応。
・インピーダンスの値は、ESシリーズと本器を組み合わせた値で保証
・ES4152：単相2線式
・ES4153：単相（2線式／3線式）、三相（3線式／4線式）
・インピーダンス切換えのリレーや電流検出抵抗で生じる誤差は、フィードバックによって補正
・アナライザ接続用電圧・電流モニタ端子装備
仕様(カタログより)
・出力形式：単相2線式 100V/200V/230V
・電流容量：20Arms 80Apeak
・インピーダンス：
0.4Ω＋0.37mH
0.38Ω＋0.46mH
0.4Ω＋jn0.25Ω (50Hz電圧変動用)
DEFEAT (ゼロインピーダンス)
・インピーダンス選択：DEFEAT, 100V, 200V, 230V
・インピーダンス誤差＊1：抵抗分 (DC)：±3%、リアクタンス分：±5%
(45Hz～3kHz 電圧変動用は50Hzにて)、23℃±5℃
・インピーダンス切換：手動またはソフトウエア制御されたESシリーズからの信号
・出力端子：端子台 (リア)
ユニバーサルコンセント (フロント 15Amax ES 4152は単相100V/230Vのみ)
・温度上昇警報：(1) ランプ点灯 (2) ESシリーズの出力をOFF
・モニタ出力(解析用出力)：
絶縁出力：電圧：入力または出力の1/10
電流：0.4V/20A
直接出力：電圧・電流ともに端子台＊2
・電 源：AC100V/120V/200V/240V (250Vmax) 48Hz～62Hz、約80VA
・外形寸法 (mm) ：220(W)×648(H)×680(D)
・質 量：約55kg
・備 考：*1 ESシリーズを使用した時の値
(ESシリーズとの組み合わせ以外はご使用になれません。)
*2 外部の電流検出抵抗などのインピーダンスはフィードバックにより補正されます。
