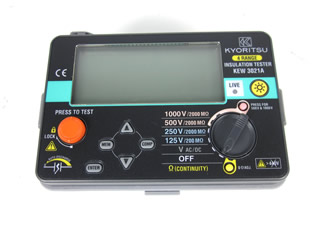

KEW-3021A
機能(カタログより)
・応答速度が早く、スピーディーな絶縁測定で効率アップ
・絶縁抵抗計測定（4レンジ）、導通測定（ブザー付）、電圧測定の機能を１台に凝縮
・200mAの出力で接地線導通チェックが可能（抵抗レンジ）
・コンパレータ機能：表示とブザーで良否の判定が可能
・メモリー機能：99件のデータを格納
・バックライト装備
・セーフティロック機能：500V, 1000V レンジでの誤操作防止
・国際安全規格 IEC 61010-1 CAT III 600V
仕様(カタログより)
・絶縁抵抗計
定格測定電圧 125V/250V/500V/1000V
有効最大表示値 4.000/40.00/200.0MΩ（125V）
4.000/40.00/400.0/2000MΩ（250V/500V/1000V）
(オートレンジ
中央表示値 5MΩ（125V/250V）
50MΩ（500V/1000V）
第1有効測定範囲 0.2～20MΩ（125V）
0.2～40MΩ（250V）
0.2～200MΩ（500V）
0.2～1000MΩ（1000V）
確度 ±2%rdg ±6dgt
第2有効測定範囲 下限 0.110～0.199MΩ
上限 20.01～200.0MΩ（125V）
40.01～2000MΩ（250V）
200.1～2000MΩ（500V）
1001～2000MΩ（1000V）
確度 ±5%rdg ±6dgt
定格測定電流 定格測定電圧 × 1000Ωの値の試験抵抗を接続したとき
DC1.0～1.2mA
短絡電流 DC1.5mA以下
・低抵抗計
オートレンジ 40.00/400.0Ω
確度 ±2%rdg ±8dgt
開放回路電圧 5V ±20%
短絡電流 DC 220 ±20mA
ヒューズ 速断型セラミックヒューズ 0.5A/600V（φ6.35×32mm）
・電圧計
測定範囲 AC 20～600V（50/60Hz） DC －20～－600V/＋20～＋600V
確度 ±3%rdg ±6dgt
・一般仕様
適合規格 JIS C 1302:2002準拠
IEC 61010-1 CAT III 600V、IEC 61557-1, 2, 4、IEC 61326-1
電源/使用電池 単3形マンガン乾電池（R6）×6 又は
単3形アルカリ乾電池（LR6）×6
外形寸法 105（L）×158（W）×70（D）mm
質量 約600g
共立電気
