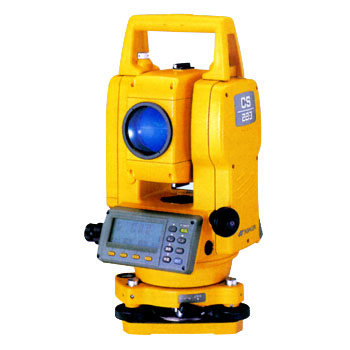

【カタログより】※詳しくはお電話か「中古機材の在庫お問合せ」よりご確認ねがいます。
・1軸自動補正機構内臓
・4000点の大容量メモリ
・測角精度7″
・測距精度±(3mm＋3ppm×D)m.s.e
・信頼の防水構造
現場での突然の雨でも安心。雨ざらしの状態でも故障の心配はありません。JIS保護等級6(耐水形)
・長時間バッテリー
最も重要なバッテリーは、一個で連続使用時間約10時間使用可能ですので、予備バッテリーの心配はありません。山中やコンセントの無い現場へも安心して出かけられます。その為、現場へは最小限の機材で出かけることができます。(測距連続：約10時間、測角連続)
・小型軽量
本体重量は、わずか4.9kg。持ち運びが簡単です。
・自動補正機構
機械の整準が不十分な場合等での角度測定に生じる誤差を自動で補正し、高精度な観測を行うことが可能です。(1軸自動補正)
・データ通信
座標データや観測データは、コンピュータ通信により入出力が可能です。データフォーマットはトプコンフォーマットの他に標準フォーマットにも対応しました。
・データコレクタ接続可能
データコレクタFC-7を接続することで多才な測量作業に対応します。
○基本観測：単角、対回、測設、検設など
○一般測量：基本観測の機能、トラバース計算、応用計算など
○縦横断観測：縦横断観測など
○監督さんIIIブラス：中心杭、幅杭計算設置、横断観測、丁張り設置など
| 型番 |
CS-227F |
| 望遠鏡部 |
| 全長 |
150mm |
| 有効径 |
45mm(EDM：50mm) |
| 倍率 |
30× |
| 像 |
正立 |
| 視界 |
1°30′ |
| 分解力 |
2.5″ |
| 最短合焦距離 |
1.3m |
| 測距部 |
| 1プリズム*1 |
1,600m |
| 3プリズム*1 |
2,400m |
| 測距精度 |
±(3mm＋3ppm×D)m.s.e.*2 |
| 測距時間(初回測距時間) |
| ファインモード |
約1.2秒(約4秒) |
| コースモード |
約0.7秒(約3秒) |
| トラッキングモード |
約0.4秒(約3秒) |
| 気象補正 |
有 |
| プリズム定数補正 |
有 |
| 両差補正 |
有 |
| 測角精度(JIS B7909：1998準拠) |
7″ |
| 測角部 |
| 測角方式 |
アブソリュート測角方式 |
| 検出方式(H：水平角、V：鉛直角) |
H:片側、V:片側 |
| 表示単位 |
20″/10″ |
| 目盛直径 |
71mm |
| 表示部 |
| 表示部 |
片側 |
| 角度補正装置 |
| 型式 |
1軸自動補正 |
| 作動範囲 |
±3′ |
| 気泡管感度 |
| 托架気泡管 |
40″/2mm |
| 円計気泡管 |
10″/2mm |
| 求心望遠鏡 |
| 像 |
正立 |
| 倍率 |
３× |
| 合焦範囲 |
0.5m?∞ |
| 視界 |
5° |
| 耐環境性 |
| 防水性能 |
｣IS保護等級6耐水形 |
| 使用温度範囲 |
-20℃?+50℃ |
| 寸法・質量 |
| 高 |
336mm |
| 長 |
150mm |
| 幅 |
184mm |
| 本体(バッテリ含) |
4.9kg |
| ケース |
3.2kg |
| 電源 |
| 内部電源 |
BT-52QA電圧：7.2V、容量：2700mAh(Ni-MH) |
| 充電器 |
BC-27AR(リフレッシュ機能付) |
| 測距を含んだ連続使用時間 |
約10時間 |
| 測角のみの使用時間 |
約45時間 |
| その他 |
| 鉛直軸形式 |
単軸 |
| 機械高(整準台受皿) |
176mm |
| インターフェイス |
RS-232C準拠 |
| 微動装置 |
1速 |
| 外部電源入力端子 |
有 |
| 機能 |
|
データコレクト、測設、新設点設置、SD/VD/HD、N/E/Z、HL、HR/V、V%、H倍角測定、REM(遠隔操作)、MLM(対辺測定)、水平角設定、水平角H0セット、水平角ホールド、視準オフセット、ステークアウト、機械点設定、90度ブザー |
| メモリ容量 |
データコレクト：4,000点、座標：8,000点 |
※1 視程が約20kmで、かげろうがかすかに出ていて、風が適度にある時。
※2 Dは測定距離(mm)
