機能(カタログより)
・2000Aまで測定可能な交・直両用クランプ
・電流のレベル出力、波形出力および周波数のアナログ出力が可能
・2840Aまでの測定ができる、波高値ピークホールド機能
・全・半波整流波形の実効値測定ができるAC+DCモード

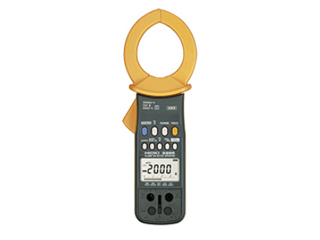

・3285-20は電圧・電流測定に加え抵抗測定、導通チェック機能付
仕様(カタログより)
【直流電流】
・200.0/ 2000A
・基本確度: ±1.3 % rdg. ±3 dgt.
【交流電流】
・200.0/ 2000 A (10から1 kHz、真の実効値整流)
・基本確度 45 – 66 Hz : ±1.3% rdg. ±3 dgt.
【直流電圧】
・30.00から600 V
・3レンジ
・基本確度: ±1.0 %rdg. ±3 dgt.
【交流電圧】
・30.00から600 V
・3レンジ (10から1 kHz、 真の実効値整流)
・基本確度 45 – 66 Hz : ±1.0% rdg. ±3 dgt.
【クレストファクタ】
・2.5以下 (2000 A: 1.42、 600 V: 1.7)
【モニタ/ アナログ出力】機能なし
【抵抗測定、 導通】
・1000Ω/10.00kΩ
・基本確度: ±1.5%rdg.|±5dgt.
・導通: 30 Ω以下でブザー音
【周波数測定】
・1.00 Hzから1000 Hz
・基本確度: ±0.3 % rdg. ±1 dgt.
【その他機能】
・AC+DCモード、最大/最小/平均値レコード機能、データホールド、ピークホールド、 オートパワーオフ、オートゼロ
【表示】表示更新レート 4 回/s (FAST時)、 1回/3s (SLOW時)、 4回/s (バーグラフ表示)
【電源】
・積層形マンガン乾電池 (6F22) ×1
・連続使用時間: 20 h
・ACアダプタ使用不可
【測定可能導体径】φ 55 mm 以下
【寸法・質量】
・62W × 260H × 39D mm
・540 g
※詳しくは、お問合せください。
日置電機 HIOKI
