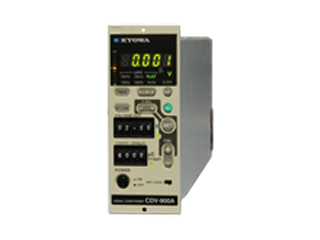

機能(カタログより)
DC 500kHzまでの高応答かつ優れた非直線性（±0.01%FS以内）で、かんたん設定方式を採用し、作業効率の大幅な向上を実現したひずみ測定器。
●高感度（10000倍まで）
●高応答（DC 500kHz）
●ケーブル延長2kmまで（CDA-900A）
●優れた非直線性（±0.01%FS以内）
●ユニバーサル電源搭載（AC100から240VとDC10.5から15V）
仕様(カタログより)
●測定対象：ひずみゲージ，ひずみゲージ変換器，電圧
●測定チャネル数：1ch
●適用ブリッジ抵抗：60から1000Ω
●ゲージ率：2.00固定
●ブリッジ電源：定電圧 1，2，5，10V 切り換え
●平衡調整範囲（BAL）
・±2%（±10000×10-6ひずみ）以内
・オートバランス精度：±1×10-6ひずみ（条件：1000×10-6ひずみ入力で10V出力設定時）
・不揮発性メモリに書き込み
●非直線性：±0.01%FS以内
●入力インピーダンス：10MΩ+10MΩ以上
●出力インピーダンス：約2Ω
●校正値（CAL）
・校正ひずみ : ±(1から9999×10-6ひずみ)
・直流電圧 : ±(10から99990μV)
・設定 : CALスイッチ（4桁デジタルスイッチ）
・精度 : ±（0.2%+0.5×10-6ひずみ）以内，
・±（0.1%+5.0μV RTI）以内
●感度調整器
・CALスイッチとVOLTAGE OUTスイッチ（4桁デジタルスイッチ）の設定値の組み合わせによりアンプ感度を設定
・CAL スイッチ範囲 : 100から9999×10-6ひずみまでの1×10-6ひずみステップ，1000から99990μVまでの10μVステップ
・VOLTAGE OUT スイッチ範囲 : 1.00から10.00Vまでの0.01Vステップ
・精度 : ±（0.5%+5mV）以内
・範囲 : ×200から×10000
●感度微調整器：範囲 : 1から1/2.5
●応答周波数範囲：DC 500kHzまで（偏差+1，-3dB）
●ローパスフィルタ
・伝達特性 : 4次バタワース型
・カットオフ周波数 : 10，100，1k，10k，100kHzおよびFLATの6段
・カットオフ点の振幅比 : -3±1dB
・減衰特性 : （-24±1）dB/oct.
●ハイパスフィルタ：カットオフ周波数 : 0.2HzおよびOFFの2段
●出力
・OUTPUT A : ±10V（負荷抵抗値5kΩ以上）
・OUTPUT B : ±10V（負荷抵抗値5kΩ以上）
●ノイズ
・ローパスフィルタ FLAT：40μVp-p以下
・ローパスフィルタ 100kHz：16μVp-p以下
・ローパスフィルタ 10kHz：6μVp-p以下
・ローパスフィルタ 1kHz：4μVp-p以下
・ローパスフィルタ 100Hz：3μVp-p以下
・ローパスフィルタ 10Hz：2μVp-p以下
（条件：BV2V，ブリッジ抵抗120Ω ，1000×10-6ひずみ入力で10V出力設定時）
●最大許容入力電圧：±15V
●同相許容入力電圧：±10V
●同相電圧除去比：100dB以上
●安定度
・温度：零点：±1×10-6ひずみ/℃、感度：±0.01%/℃
・時間：零点：±5×10-6ひずみ/24h、感度：±0.05%/24h
・電源：零点：±0.05%FS/電源変動±10%、感度：±0.05%/電源変動±10%
（条件：1000×10-6ひずみ入力で10V出力設定時）
●絶縁耐圧：交流電源－筐体間 AC1000V 1分間
●出力電圧表示
・4 1/2桁デジタル表示（7セグメントLED）
・11セグメントLEDバーメータ
●オーバ入力表示：出力電圧表示点滅（4 1/2桁デジタル表示のみ）
●チェック機能：ブリッジ抵抗チェック
●キーロック機能
POWERスイッチ以外の設定動作を不可にする
（ただし，CALスイッチとVOLTAGE OUTスイッチの設定値のみ変更可能）
●リモート機能：平行調整実行（BAL），校正ひずみ出力実行（CAL），キーロック
●TEDS：センサのTEDS情報を読み込んで，定格出力をVOLTAGE OUTスイッチの出力電圧に設定
●実負荷校正：実負荷入力をVOLTAGE OUTスイッチの出力電圧に設定
●ユーザ登録機能：ケーブル抵抗補正機能（片道のケーブル抵抗値 0.0～200,0Ω）
●リモートセンシング：あり
●ケーブル延長
・2kmまで（リモートセンシング使用時）
・0.5mm2 6心シールドケーブル
●耐振性
・5から200Hz，29.4m/s2（3G）
・X，Y，Z 3方向，各10分/サイクルにて12サイクル
●耐衝撃性
・15G，11ms以下
・X，Y，Z 3方向，各3回
●使用温湿度範囲：-10から50℃，20から85%（結露しないこと）
●保存温度範囲：-30から70℃
●電源：AC100から240V 約8VA（AC 100V）、DC10.5から15V 約4W（DC 12V）
●外形寸法：49（W）×128.5（H）×262.5（D）mm（突起部含まず）
●質量：約1.0kg
※詳しくは、お問合せください。
