機能(カタログより)
10kVまでの耐電圧試験対応の高電圧モデル

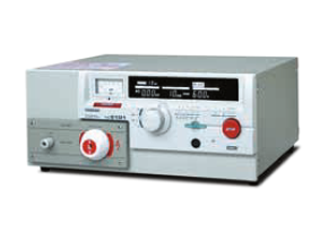

TOS5101は、各種安全規格に基づく電子機器・電子部品の耐電圧試験をおこなうため の専用試験器です。高輝度ディスプレイにより、測定値、状態、判定結果等の情報が大 変見やすくなっています。良否判定機能では、ウインドウ・コンパレータ方式を採用し、 パネル面で設定した上限基準値以上の漏れ電流を検出した場合はもちろん、さらに下 限基準値以下の電流を検出した場合にもFAIL判定を出すことができますのでテスト リードの断線・接触不良まで含めた試験実行ができます。また、不用意な操作や事故を 防止するため、キーロック機能、インターロック機能、挿入口を絞り込んだ高圧出力端 子、大型のDANGERランプ、被試験物の電荷を除去する自動放電機能(DC時に機能) を装備するなど、高い安全性と信頼性を実現しています。
・各種安全規格に準拠
・DC出力も可能
・デジタル電圧計・電流計
・デジタルタイマ
・良否判定にウインドウ・コンパレータ方式を採用
・各種リモートコントロール機能装備
・各種信号出力機能
・自動放電機能(DC時)
・ゼロ投入スイッチ搭載
仕様(カタログより)
●AC/DC
●出力
・AC 10kV・50mA(500VA)
・DC 10kV・5mA
●タイマ:0.5から999s
●消費電力(無負荷/定格負荷)
・電源電圧 100V時 50VA以下/約600VA
・電源電圧 100Vから120V時 50VA以下/約600VA
・電源電圧 220Vから240V時 50VA以下/約610VA
●環境
・使用温度・湿度範囲:5から35℃/20から80%rh
・動作温度・湿度範囲:0から40℃/20から80%rh
・保存温度・湿度範囲:?20から70℃/80%rh以下
●寸法:430W×177(195)H×370(450)Dmm
●質量
・電源電圧 100V時 約21kg
・電源電圧 100Vから120V時 約23kg
・電源電圧 220Vから240V時 約24kg
※詳しくは、お問合せください。
