機能(カタログより)

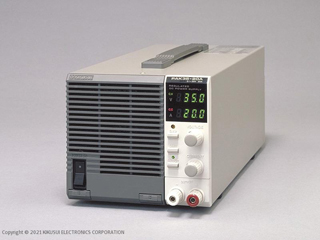

PAK-Aシリーズは、電気性能および信頼性に優れた可変出力形スイッチング電源で、広範囲なCV（定電圧）・CC（定電流）出力動作領域をもっています。
特に当シリーズは、小形軽量化と高い信頼性を設計思想として追求し、可搬性能やシステム実装時のスペースファクタの向上を実現しました。もちろんコンピュータ・コントロールなどシステム電源に必要とされる豊富なアプリケーション機能や、保守に便利な新設計のラックマウント機構なども網羅した汎用性の高い電源です。
【特長】
●小形・軽量
従来の電源に比較して重量・体積ともに、1/2から1/3以下（当社比）と小形軽量ですので、可搬性に優れ設置スペースも有効にご利用いただけます。
●システムに対応
各種ステータス信号の他、コントロール信号のコネクタ出力が付いています。またオプションでGPIBコントロールにも対応します。
●低騒音
ヒートシンク温度感応形のファンモータを採用していますので、軽負荷や周囲温度の低い時には、回転数を下げ騒音環境の悪化を防止します。
●フロント・エアインテーク方式
従来必要とした本体上下の放熱スペースが全くいらなくなりましたので、ラック組込時の実装密度を飛躍的に高めました。また、ルーバ内にはエア・フィルタを内蔵し強制空冷機で問題となる機器内部の防塵にも十分配慮が計られています。
仕様(カタログより)
●出力
・電圧（V）：0から6
・電流（A）：0から120
●CV（定電圧）特性
・リップル：10mVrms
・電源変動：5（0.05%＋mV）
・負荷変動：5（0.1%＋mV）
・過渡応答※1：2ms
・立上り／立下り時間:150/150ms（全負荷）
●CC（定電流）特性
・リップル：260mA rms
・電源変動：10 0.2%＋mA
・負荷変動：10 0.2%＋mA
●その他
・入力電流：16A（AC100V）、10A（AC200V）
・突入電流：60A0-P（Max）
・外形寸法：142.5W×124（144）H×350（435）Dmm
・質量：6kg（約）
・入力電源（ACV）：85から132
・表示：デジタル
●環境条件
・使用周囲温度範囲 0から＋50℃
・使用周囲湿度範囲 30から80% RH
・保存温度範囲 ?20から＋70℃
・保存湿度範囲 20から80% RH
※1 出力電流20から100%の変化時に、出力電圧が設定値の0.1%＋10mV以内に復帰する時間
※詳しくは、お問合せください。
