機能(カタログより)

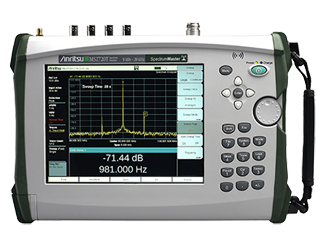

MS2720T スペクトラムマスタは、アンリツの最新ハンドヘルドスペクトラムアナライザです。新しい機能やオプションによってより高い価値を提供します。
・全周波数範囲をカバーする広帯域プリアンプの採用により 約17 dB感度が向上
・従来の掃引方式に加え、最高100倍の速さを提供する掃引方式を含む3種類のモードを準備
・RBW/VBW:1Hzから10MHz
・ヒステリシス、ホールドオフ、遅延などを含む新トリガオプション
・10 MHz RBW & VBWを含むゼロスパン機能をさらに充実
・大型マーカー表示を含むタッチスクリーンGUI
・どのような採光条件でも認識しやすいディスプレイ ? 標準、モノクロ、ナイトビジョン、白地、ハイコントラスト
・妨害波解析オプションの一機能としてオンスクリーン妨害波マッピング
・LTE復調帯域幅 (最大20MHz)、キャリア・アグリゲーションをサポート
・外部復調用に中心周波数140MHzで30MHz帯域幅のゼロスパンIF出力
・バースト検出機能で200μsのバースト状の信号を検出可能
MS2720Tスペクトラムマスタは、あらゆるニーズに対応するために、30種類を超える解析機能を搭載することができます。
スペクトラム解析の他に、オプションで次のような機能や解析項目を選択できます。
・高精度パワーメータ
・トラッキングジェネレータ
・妨害波解析機能
・チャネルスキャナ機能
・140 MHzゼロスパンIF出力、帯域幅30MHz
・GPS受信機能 周波数確度の向上と位置情報の提供
・データセキュリティ機能
・3GPP規格の信号解析 LTE(FD-LTE/TD-LTE)、GSM/EDGE、W-CDMA/HSPA+、TD-SCDMA/HSDPA
・3GPP2規格の信号解析 CDMA、EVDO
・IEEE 802.16信号解析
固定WiMAX、モバイルWiMAX
収集したデータの処理には、マスタソフトウェアツール(測定器に付随している PCプログラム)を利用できます。このソフトウェアツールは、スペクトラム解析や妨害波のモニタリング用にパワフルなデータ解析ツールを提供します。繰り返し測定を簡単に行える easy Test Tool(ETT)も含まれます。LAN経由でHTML-5対応のブラウザを使用し機器にアクセスすることで、リモートで画面を見たり制御する事が容易にできます。
MS2720Tスペクトラムマスタは、リチウムイオンバッテリを含めフル装備で約3.8 kgと軽量で、鉄塔を始めどこにでも持ち運びできます。
9 kHz~43 GHzの周波数範囲をカバーしますので、殆どの測定要求に使用できます。MS2720T スペクトラムマスタは、スペクトルの監視、隠れた信号の検知、RFやマイクロ波信号の測定、マイクロ波のバックホールテスト、携帯信号測定など、どの用途でも、作業が容易に実施できるツールです。
仕様(カタログより)
・周波数範囲:9kHzから20GHz(op0720)
・分解能帯域幅:1Hzから10MHz,1から3シーケンス
・測定範囲(プリアンプ:ON):-161から+30dBm(op0720)
・RF入力コネクタ:N(メス)50Ω(op0720)
・エージングレート:±1ppm/10年
・I/F:USB(A,mini-B)
・LAN
・電源:充電式Li-Ion電池
・AC/DCアダプタ
・シガレットライタ用アダプタ
・op0009:復調機能用ハードウェアアップグレード
・op0019:高精度パワーメータとの接続機能(要USBパワーセンサ)
・op0031:GPS受信機能(要GPSアンテナ)
・op0720:20GHzスペクトラムアナライザ
・op0883:LTE(FDD and TDD)測定機能
・op0884:CDMA/EV-DO測定機能
・op3881:W-CDMA/HSPA+測定機能後付
・op2000-1528-R:GPSアンテナ
・SMA(M):5m5VDC
・opER-1003A:小型ルビジウム発振器(<±5×10^-11/月)
・opER-1003Aヨウソフトキャリングケース:ER-1003A収納用
・opJ0127A:同軸コード(ER-1003A接続用)
※詳しくは、お問合せください。
