高速デジタイザ/広帯域デジタルレシーバ M9703B(3i1105) 中古計測器

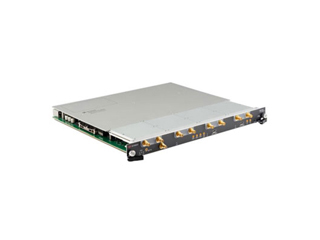

高速デジタイザ/広帯域デジタルレシーバ M9703B(3i1105)
機材名称高速デジタイザ/広帯域デジタルレシーバ
型番M9703B
メーカーキーサイト・テクノロジー株式会社
商品コード3i1105
定価
(参考価格)
¥30,605,000-

 中古機材のため数に限りがあります。
  在庫確認24時間いつでもOK!

      矢印
  自動見積ボタン

※オプションもこちらからお問合せください。


 特長/仕様

機能(カタログより)

M9703Bは、AXIe規格に準拠した8チャネル、12ビットデジタイザ/広帯域デジタルレシーバーで、DC 2GHzまでの信号を1.6GS/sのサンプリング速度で捕捉できます。チャネルインターリーブ機能を使用すれば、最高3.2GS/sのサンプリング速度、最高の測定確度で波形を捕捉できます。
また、M9703Bはリアルタイムデータ処理機能、大規模FPGAおよびカスタマイズ可能なI/Oインタフェースも備えています。 詳細な説明については、データシートのファームウェアオプションのセクションを参照してください。
マルチモジュール処理の同期により、M9514A 14スロットAXIeシャーシを用いて最大64個の位相コヒーレンスチャネルを持つシステムを構築できます。また、より小さなシャーシを使用することも可能です。
【機能】
・8チャネル、12ビット分解能、最高3.2 GS/s、DC~2 GHzの入力周波数レンジ、最大16 GBのオンボードメモリ
・最大64個の位相コヒーレントチャネルに対応したマルチモジュール同期動作
・カスタム処理または既製の広帯域リアルタイムDDC用のストリーミング/レコーディング機能付き/なしのオンボードFPGA
・OEMおよびA&Dアプリケーション用の拡張信号処理、大規模FPGA(カスタマイズ可能な多数のリアルタイムI/Oインタフェース付き)

仕様(カタログより)

・チャネル数:8
・フルスケール・レンジ(FSR):1V/2V
・周波数レンジ:DC 2GHzまで(2VFSR)
・分解能:12bit
・opCD1:Software and Product Information on CD
・opDGT:Digitizer Firmware opF10:1GHz帯域幅
・opFRF:High-frequency specs optimization
・opINT:Interleaved Sampling Enabled
・opLDC:Limited Real-time Digital Downconversion up to 80 MHz(with-SR2) ・・opLX2:Digital Processing Unit FPGA LX195
・opM16:16GB収集メモリ
・opSR2:1.6GS/sサンプリングレート
・op8120-5531:SMB-SMAケーブル(190mm)
・op89601B-200:基本ベクトル信号解析とハードウェアインタフェース
・opJPJ5A1NN15354:デスクトップPC
・opM9018A:18スロットPXIeシャーシ
・opM9021A:PCIeケーブル・インタフェース
・opM9037A-M16:16GBメモリ・WE6:Windows Embedded Standard 7(64bit)
・opM9300A:PXIe周波数レファレンス(10MHz/100MHz)
・opM9352A-H01:PXIハイブリッド増幅器/アッテネータ(10から900MHz)
・opM9362AD01:PXIe Quad Downconverter-CA4:LO Interconnect Kit・F26:周波数(10MHzから26.5GHz)
opM9505A-U20:AXIeシャーシ(5スロット with USB2.0)
opN6171A-M02:MATLABソフトウェア(Standard Package)
opY1202A:PCIeケーブル(×8,2m)
opY1206A:USBキーボード,光学マウス
opY1260A:GP-IBカード
opY1262A:ディスプレイポート・ケーブル
opY1213A:PXI EMC Filler Panel kit
opY1281A:Tool Kit for SMA and SMB Connectors
※詳しくは、お問合せください。
