機能(カタログより)

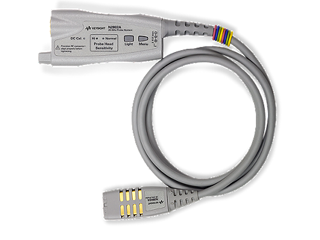

・InfiniiMax IIIプロービング・システム
・非常に広い帯域幅と非常に小さな負荷により、最高の信号忠実度と確度を実現。
・非常に高い性能に対するニーズに対応するため、InfiniiMax IIIプローブ・システムには競合製品にはない、裏面にグランド・ビアを備えた新しい厚膜テクノロジーを採用した独自の200 GHz fT InP(リン化インジウム)ICプロセスを使用。
仕様(カタログより)
●帯域幅:
・帯域幅:25GHz
・Tr=17.4 ps
●レンジ:
・DC減衰比:6:1(200 ? ZIFチップ使用時は3:1)
・入力電圧範囲:1.6 Vpp(200 ? ZIFチップ使用時は0.8 Vpp)
・入力コモン・モード範囲:±12 V (DCから250 Hz)、±2.5 V (>250 Hz)(200 ? ZIFチップ使用時は、±6 V (DCから250 Hz)、±1.25 V (>250 Hz)
・オフセット・レンジ:±16 V(シングルエンド信号のプロービング時)
●入力インピーダンス:
・DC入力抵抗:R diff=100 k? ±2 %、R se=50 k?±2 %
・入力抵抗(10 kHz未満で):R diff=1 k?、R se=500 ?
・入力キャパシタンス:C diff=32 fP、C se=48 fP(ZIFプローブ・ヘッド使用時)
※詳しくは、お問合せください。
