機能(カタログより)

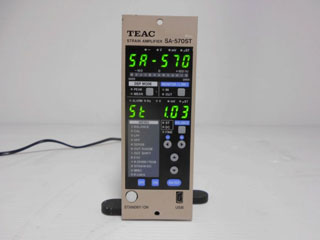

ひずみゲージ式、およびKULITE半導体トランスデューサを入力とするDCブリッジ方式のアンプで、ストレインアンプとDCアンプとに切り替え使用できる多機能アンプです。 ブリッジ電源・オートバランス・校正電圧・ローパスフィルタ・ハイパスフィルタなど、 ひずみ計測・電圧測定に必要な基本機能を装備し、最大5,000倍の感度と、DC 150kHzまでの高帯域周波数特性を持っています。また、TEDS(IEEE1451.4 クラス2 インターフェース)に対応し、感度設定を容易に行えます。
仕様(カタログより)
●TEDS対応ストレイン/DCアンプ
●ストレインアンプモード
・最大入力:±20000×10-6
・ひずみ.最大感度:100×10-6
・ひずみにて0.5v出力
・適応ゲージ抵抗:60Ωから1500Ω
●DCアンプモード
・最大入力:±100mV
・最大感度:0. 1 mV入力にて0.5V出力
・測定点数:1台1点
・応答周波数範囲:DCから150kHz
●外形寸法(W×H×D):49.5mm×138mm× 240mm(専用スタンドと突起物含まず)
●質量:約1kg
※詳しくは、お問合せください。
ティアック TEAC
