機能(カタログより)

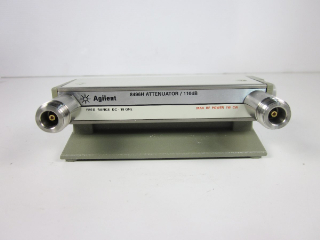

Keysight 8496H、DC – 18 GHzプログラマブル・ステップ・アッテネータは、優れた再現性と信頼性を実現します。減衰値は0から110 dBの範囲で10 dBステップです。高精度の金めっきリーフ・スプリングにより、長寿命(500万サイクル以上)と高い再現性(代表値0.01 dB)を実現しています。測定確度を改善するため、NISTにトレース可能なデータ(SWRと減衰値)がオプション890として用意されています。最大スイッチング時間は20 ms(接点のセトリングを含む)で、高速な自動テストが可能です。Keysight 11716A/B/Cインターコネクト・キットを使えば、Keysight 8494/5/6/7 1 dBおよび10 dBステップ・アッテネータを直列に接続して、1 dBステップで広いダイナミック・レンジを実現できます。
仕様(カタログより)
○優れたRF性能
周波数レンジ：DCから18 GHz
挿入損失（0 dBで）：0.6 dB＋0.09 dB/GHz
最大SWR：1.5から8 GHz、1.6から12.4 GHz、1.9から18 GHz
○再現性／寿命
再現性／寿命：0.03 dB（最大）／1セクションあたり500万サイクル（代表値）
1セクションあたり500万サイクル
○許容パワー
最大RF入力パワー：1 W（平均）、100 W（ピーク）
Op.002（SMAメスコネクタ），024(24V)，060（ヴァイキングケーブル）
※詳しくは、お問合せください。
