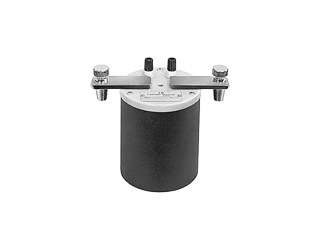

標準抵抗器1Ω 4端子 確度23℃±2℃にて±30ppm最大許容電流1.73A 寸法φ104×150mm 電流端子幅約174mm 1.2kg
機能(カタログより)
● 国家の標準器にトレースされた、試験精度±5ppmと高精度な抵抗器です。
● 抵抗温度係数0から50℃の範囲 ±2.5ppm /℃以下と温度特性に優れた製品です。
● 抵抗温度係数向上により、校正作業時にオイルバスなどの精密温度調節設備は不要です。
2792Aシリーズは2792シリーズの巻き線抵抗から金属箔抵抗に変更することにより、特性にバラつきの少ない優れた抵抗温度係数を持ち、オイルバスなどの温度調節設備を必要とせず、気中にて測定や校正作業が可能となりました。開発現場での精密測定、機器校正用として幅広くお使い頂けます。本体は従来の筐体をそのままに堅牢性と破損しにくく、接続しやすい端子台を継承した構造になっています。また、電位差計、ダブルブリッジと組合わせての精密測定に最適です。
仕様(カタログより)
・公称値 :1 Ω
・確度23℃±2℃ :±30ppm
・温度係数α23(ppm/℃):±2.5
・温度係数β(ppm/℃2):-0.1以下
・経年変化:±30ppm/年
・最大許容電流(A):1.73
・使用温湿度範囲: 0℃から 50℃/20 から 80% RH
・保存温湿度範囲:-20℃から 60℃/20 から 80% RH
・最大許容電力:3 W
・試験精度:±5 ppm
・電力特性:±100 ppm/W
・絶縁抵抗:1000 MΩ以上 500 V DC
・耐電圧:1.5 kV AC 1min (測定端子-ケース間)
・端子構造:4 端子構造
・外形寸法:約φ104×150 mm(電流端子幅 約 174 mm)
・質量:約 1.2 kg
※詳しくは、お問合せください。
横河メータ&インスツルメンツ YOKOGAWA
