機能(カタログより)
電力管理・省エネルギー測定に必要な基本機能を搭載!
電圧、電流、有効電力、力率、有効電力量が手軽に測定できます。
仕様(カタログより)

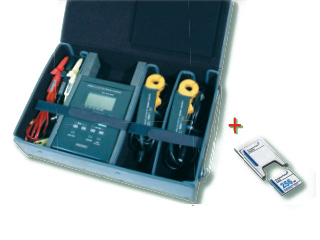

クランプオンパワーテスタ:3168(本体)+9298(100Aセンサ,φ15mm)セット
・単相2線から三相3線
・測定項目:電圧・電流・有効電力,有効電力量,測定レンジ:5Aからから500A/1kW(単相2線)から200kW(三相3線)
・電源:AC100から240V(測定ラインから供給)
・標準付属品(9298[クランプセンサ]×29727[PCカード],9348[ケース])
■基本仕様
測定ライン (測定可能回路数)】 単相2線/単相3線/三相3線
測定項目:電圧/電流/有効電力/有効電力量(消費・回生)/力率
電圧レンジ:AC 200.00レンジ
電流レンジ:AC 5.000A?500.00Aまで (使用するセンサにより測定範囲が異なる)
電力レンジ:1.0000kW?200.00kW (電圧/電流レンジと測定ラインの組合せにより決定)
基本確度 – 電圧:±0.3% rdg. ±0.2% f.s
基本確度 – 電流:±0.3% rdg. ±0.2% f.s. + 電流センサ確度
基本確度 – 有効電力:±0.3% rdg. ±0.2% f.s. + 電流センサ確度 (力率=1)
測定方式:ディジタルサンプリング方式,50/60Hz固定クロック
表示更新レート:約回/s (RS-232C通信時は除く)
取込みインターバル:1秒/1/5/10/15/30/60分から選択
周波数特性:基本波周波数45Hz?66Hzにおいて, 基本波の第50次まで±3% f.s. + [測定確度]
機能:PT/CT比設定、センサ結線チェック、バッテリバックアップ, 停電処理, 外部制御端子
電源:AC 100V?240V, 50/60Hz, 15VA max.
寸法・質量:120W × 170H × 50D mm, 600g
※詳しくは、お問合せください。
日置電機 HIOKI
