機能(カタログより)
AC/DC電流センサーは直流、および交流の大電流を測定できます。
電流出力方式なので、WTシリーズ&PX8000の電流入力端子に直接接続して測定できます。
直接入力による微小電流の測定に加えて、電流センサーを使って最大2000A(ACクランプオンプローブ751552は1400Apeak)の大電流を、電力計1台で測定できます。
HV/HEV自動車、新エネルギー市場やバッテリ、インバータ駆動モーター、産業用モーターなどの技術開発分野での大電流/電力計測として使用できます。
仕様(カタログより)
・機器構成

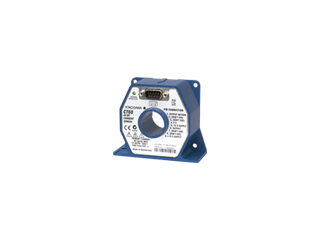

AC/DCセンサCT60+センサ接続ケーブルTD-C2+信号ケーブルTD-R2+1ch信号源TD-1000(東洋電源機器製)CT60
・AC/DC電流センサ
・定格電流:DC0から60A,AC60Apeak
・変流比:600:1(電流出力方式)
・周波数範囲:DCから800kHz
・1次側電流穴径:φ26mm
・1次側定格電流60Aのとき100.0mA、変流比600:1
・2次側コネクタ:D-sub9ピン
・電源電圧:±15V(要、TD-1000等DC電源) 最大定格電力:7VA
※詳しくは、お問合せください。
横河メータ&インスツルメンツ YOKOGAWA
