機能(カタログより)
概要

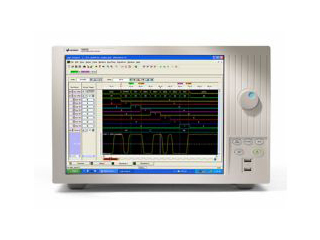

Keysight 16902Bロジック解析システムは、デジタル・デザインの高性能システム・デバッグを実現します。拡張性はシステムの長期的な価値の重要な要素です。このシステムは、革新的なプロービング、高性能の測定モジュール、ポストプロセッシング解析ツールなどにより、ニーズに合わせてカスタマイズできます。
特長
○測定の柔軟性(構成)
・6スロットのモジュラ・システム
・タイミング・ステート・アナライザおよびパターン・ジェネレータ測定 モジュールをサポート
・PCI拡張スロット:フル・プロファイル×1
・フレームは単独で使用することも、相互に接続して複雑なマルチバス解析を実現することも可能 E5861Aマルチフレーム・ケーブル
○ユーザ・インタフェース
・15インチ(38.1 cm)カラー・タッチ・スクリーン・ディスプレイ、解像度:1024×768
・わかりやすいユーザ・インタフェースとWindowsの操作性
・データ表示:波形/チャート、リスト、パケット・ビュワー、ソース・コード、比較
・専用ホットキー、ノブ、キーボード、マウス
○インタフェース
・ギガビットLAN:10/100/1000 BaseT
・I/Oポート:USB 2.0×6、パラレル、シリアル、外部ビデオ、校正BNC、クロック入力BNC
・他の測定器とのインタフェース:トリガ入力/出力
・View Scopeによりロジック・アナライザ波形とオシロスコープ波形を1つのディスプレイに統合
仕様(カタログより)
ロジック解析システム・メインフレーム
測定モジュール用スロット*615インチタッチパネル
ギガビットLAN I/F(090543)
※詳しくは、お問合せください。
