4CHアナログユニット 8946(3f1341) 中古計測器

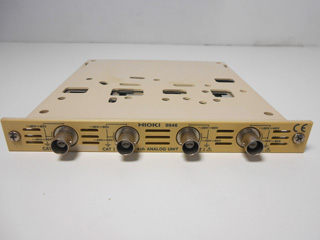

4CHアナログユニット 8946(3f1341)
機材名称4CHアナログユニット
型番8946
メーカー日置電機
商品コード3f1341
定価
(参考価格)
¥160,000-

 中古機材のため数に限りがあります。
  在庫確認24時間いつでもOK!

      矢印
  自動見積ボタン

※オプションもこちらからお問合せください。


 特長/仕様


機能(カタログより)

・12bit A/Dによる高分解能測定
・1ユニットで4chの測定が可能
・Max 30Vrmsまたは60VDC
・絶縁入力(対地間AC 30V、 DC 60V)
【主な用途】
最大入力電圧を低く設定し、自動車関連での測定を想定しています

仕様(カタログより)

●入力: チャネル数: 4ch (入出力間と各ch間は絶縁), 端子: 金属BNC
●測定レンジ
※フルスケール20DIVのハイコーダに実装時 (8861/60, 8841/8720等)
10mVから2V/DIV 8レンジ, フルスケール= 20DIV, ローパスフィルタ=5/500/5k/50kHz, 測定分解能はレンジの1/80
※フルスケール10DIVのハイコーダに実装時 (8835-01)
20mVから5V/DIV 8レンジ, フルスケール= 10DIV, ローパスフィルタ=5/500/5k/50kHz, 測定分解能はレンジの1/160
●最高サンプリング速度:1MS/s (4チャネル同時サンプリング)
●確度:DC振幅: ±0.5% f.s. ゼロ位置: ±0.15% f.s.
●ゼロポジション:-50%から150%, 1%ステップ (ゼロアジャスト機能付)
●周波数特性:DC 100kHz ±3dB
●入力抵抗,容量:1MΩ, 15pF (Cは100kHzにて)
●入力結合:DC, GND
●最大入力電圧:30V rmsまたは60V DC (入力端子間に加えても壊れない上限電圧)
●対地間最大定格電圧:30V rmsまたは60V DC (入力ch−筐体間, 各入力ch間に加えても壊れない上限電圧)
●寸法・質量:170W × 20H × 148Dmm, 310g
※詳しくは、お問合せください。
