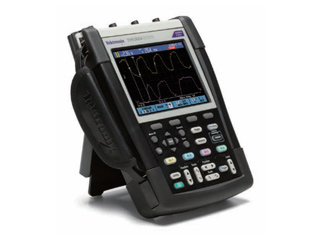

ハンドヘルド・オシロスコープ，４ｃｈ（絶縁），周波数帯域：２００ＭＨｚ，最高サンプル：５ＧＳ／ｓ（１．２５ＧＳ／ｓ ４ｃｈ），立上り時間：１．７ｎｓ，付属品：ＴＨＰ０３０１－Ｙ／Ｂ／Ｍ／Ｇ型プローブ各１本，バッテリ（連続７時間），ＡＣアダプタ，キャリングケース，寸法：２６５（Ｗ）×１９０（Ｈ）×７０（Ｄ）ｍｍ，質量：２．２ｋｇ(101205)
機能(カタログより)
4つの絶縁入力チャンネルを装備し、最長7時間のバッテリ駆動が可能な小型・軽量のハンドヘルド・オシロスコープです。測定ベンチ、フィールドでフローティング測定、差動測定を安全に行うことができます。
〇主な特長
・21項目の自動測定
・波形演算とFFT
・電圧、時間、周波数、ワット（W）のカーソル測定
・TrendPlot™による測定データのロギング機能
・波形リミットによるパス／フェイル・テスト
・100スクリーンの自動波形記録／再生機能
・6型（153mm）カラー・ディスプレイ
・USBデバイス／ホストをサポート 1
・連続7時間のバッテリ駆動
仕様(カタログより)
■機種の概要
〇入力カップリング:AC、DC
〇入力インピーダンス:1MΩ±1%、14pF±2 pF
〇入力感度:2mV/divから100V/div
〇垂直軸分解能:8ビット
〇DCゲイン確度:読み値の±2.1％＋0.04×レンジ／div（5mV/divから100V/div）
〇最大BNC入力電圧
（1MΩ）300Vrms、CAT III、BNC中心コンタクト－BNCシェル
〇最大プローブ電圧（付属のTHP0301-X型プローブ）
300Vrms CAT II（10：1のプローブ・信号チップ－BNCまたはリファレンス・リード）
〇ポジション・レンジ ±4div
■入出力ポート
〇USBホスト・ポート
USBメモリをサポート
〇USBデバイス・ポート
ミニUSB-Bコネクタにより、オシロスコープとの通信／制御が可能
〇プローブ補正出力
サイドパネル出力
〇振幅
1.225Vp-p
〇周波数
500Hz
〇ケンジントンスタイルのロック
側面パネルにケンジントンスタイルのロック用セキュリティ・スロットを装備
■ソフトウェア
OpenChoiceRデスクトップ THS3000シリーズとWindows PC間で、USBまたはLAN経由により高速かつ簡単に通信可能。パネル設定、波形、画面イメージなどの転送、保存が可能
■電源
〇バッテリ
7時間動作、10.8Vリチウムイオン充電池
〇バッテリ充電時間
5時間
〇AC電源
AC電源アダプタ／チャージャ
〇電源電圧
100から240VAC±10%
〇電源周波数
50から 60Hz
■寸法／質量
〇寸法
高さ:265mm
幅:190mm
奥行:70mm
質量
〇本体:2.2kg
〇出荷時（ベース・モデル） 4.7kg
〇出荷時（TKモデル） 7.8kg
※詳しくは、お問合せください。
テクトロニクス Tektronix
