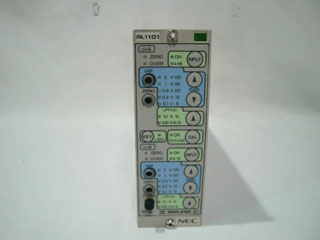

アイソレーションDCアンプ AL1101

機材名称アイソレーションDCアンプ
型番AL1101
メーカー日本アビオニクス
商品コード3f0502
販売価格お問合せください。
定価
(参考価格)
¥210,000-

 中古機材のため数に限りがあります。
  在庫確認24時間いつでもOK!

      矢印
  自動見積ボタン

※オプションもこちらからお問合せください。


 特長/仕様

機能(カタログより)

・小型化を実現
・2チャネル共に差動入力による低雑音
・スイッチひとつでAチャネル、Bチャネル間を加減算して電圧出力が可能
・入力、出力間及び、各チャネル間はアイソレーション

仕様(カタログより)

・チャネル数:2ch/ユニット
・入出力アイソレーション方式:PWMによるフォトカプラ方式
・入力形式:差動アイソレーション入力
・入力インピーダンス:1MΩ+1MΩ以上(許容入力電圧以下のとき)
・入力端子:ターミナル
・利得切替:0.1、0.2、0.5、1、2、5、10、20、50、100ステップ切り替え
・利得微調整(VAR):各利得間連続可変可能(×1~×2.5以上)
・利得精度:±0.5%(23℃±5℃)
・利得安定度:±0.05%/℃
・直線性:±0.05%/FS
・周波数特性(W/B):DC~10kHz(+1,-3dB)
・ローパスフィルタ:2ポールベッセル型 DC~10,100,1kHz(降下特性-12dB/oct )
・同相許容電圧(CMV):±600VDC又はACピーク値
・同相電圧除去比(CMRR):100dB以上(DC~60Hz、1Ω平衡入力、利得×100、VRA最小)
80dB以上(60Hz~10kHz、1kΩ平衡入力、利得×100、VRA最小)
・最大許容入力電圧:×100~20:20Vp-k又は、DC:10~×0.1:200Vp-k又はDC
・安定度:±50μV/℃以内(入力換算値、利得×100、VAR最小)
・零調整範囲:約±1V
・校正電圧:+2V×VAR、精度±0.5%以内
・雑音:50mVp-p以内(出力値、利得×100、VAR最小)
・出力:電圧電流 OUTPUT A:±10V、10mA
OUTPUT B:±10V、10mA
・絶縁抵抗:Aチャネル及びBチャネル入力端子と出力、ケース、AC電源間
・AC電源と出力、ケース間、Aチャネル入力端子とチャネルB入力端子間
・DC500Vメガーで100MΩ以上
・耐電圧 A入力各端子と出力、ケース、AC電源間 AC2.3kV 1分間
・B入力各端子と出力、ケース、AC電源間 AC2.3kV 1分間
・AC電源と出力、ケース間、AC2.3kV 1分間
・A入力とB入力間:AC2.3kV 1分間
・電源・消費電力:AC100V±10%(50Hz、60Hz)、10VA
・使用環境:-10~50℃、20~80%RH(但し、結露除く)
・外形寸法:幅49.5×高さ143×奥行254(mm、突起部含まず)
・質量:約1.5kg
※詳しくは、お問合せください。
————–
2ch,差動入力,入力インピーダンス:1MΩ+1MΩ以上,利得切換:0.1・0.2・0.5・1・2・5・10・20・50・100,利得精度:±0.5%,周波数:DC~10kHz,出力:±10V・±10mA(OUTPUT1.2)A,Bch間の加減算した電圧出力可能(210046)
日本アビオニクス
