機能(カタログより)

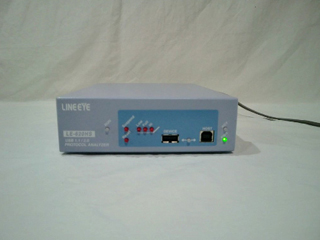

USB2.0規格のドライバやファームウェアの開発・検査に最適なパソコン接続型アナライザーLE-620HS／LE-610FSは、パソコンとUSBポート接続して使用するモニター機能専用のUSBプロトコルアナライザーです。USB2.0／1.1の通信内容をパソコンのハードディスクにリアルタイムで連続記録しながらその内容をパソコン画面に判りやすく表示します。
仕様(カタログより)
■適合規格:USB2.0/1.1
■測定用コネクタ:USB規格 A,Bレセプタクル 各1
■PC（パソコン）接続コネクタ
・USB Bレセプタクル 1
・付属解析ソフトをインストールしたPCのUSBポートに接続※1
■適合スピード
・HIGH (480Mbps) / FULL (12Mbps) / LOW (1.5Mbps)
・自動判定、自動追従
■記録容量
・本体：キャプチャーメモリー 256Mバイト
・PC： ハードディスク 最大20Gバイト （１Mバイト単位で指定可能）
■記録方式
本体キャプチャーメモリを経由してPCのハードディスクに記録（複数ファイルに連続してリピート記録が可能）※2
■LED 表示
PWR（電源）：1、RDY（レディ）：1 Hi, Full, Low（USBスピード）：各1、Suspend（サスペンド状態）：1、Reset（リセット状態）：1、データLED（測定対象データ）：1、RUN（測定中）：1
■表示パケット
SOF, IN, OUT, SETUP, DATA0, DATA1, ACK, NAK, STALL, PRE, DATA2, PING, MDATA, SPLIT, ERR, NYET, 及びUnknown（未定義）
■エラーチェック
CRCエラー
■タイムスタンプ機能
(経過時間記録表示)
・分解能16.7n秒 最大5時間
・タイムスタンプoff時：USB(マイクロ)フレーム時間単位 125μ秒／1m秒
■カラー表示カスタマイズ
SOF, IN, OUT, SETUP, DATA0, DATA1, ACK, NAK, STALL, DATA2, PING, MDATA, ERR, NYET, Unknown（未定義）, SetupDetailの表示色を個別に設定可能
■詳細表示
標準リクエスト、HUB/HID/Audio/Communication/MassStorage(Bulk Only Transport)/
Printer/USBTMCクラスの固有デバイスリクエスト、標準ディスクリプタ、HUB/HID/Audio/
Printer/USBTMC/Communicationクラスのクラス別ディスクリプタの詳細表示、
MassStorage/Bulk Only Transportのコマンド（SCSI transparent command set、SFF-8070iに対応）、MTP/PTPのOperations、Responses、events、VIDEO、クラスを指定して詳細表示 ※3
■フィルタ
○ログ
IN-NAK/OUT-NAK/SETUP-NAK/PING, 複数の特定アドレス/エンドポイントの記録、非記録
○表示
SOF, NAK, SETUP, PING, 特定アドレス/エンドポイントの表示、非表示
■トリガー
○条件
特定のアドレス・エンドポイント，パケットタイプ（TOKENパケット、HAND SHAKEパケットの組合せ），エラー（ビットスタッフィングエラー、CRCエラー、PIDエラー），データパケット内容（最大8バイト、16/10/2進数入力 or 文字列入力、ビットマスク指定可），外部トリガー（エッジ or レベル指定可）
○動作
条件との組み合わせで、ログ開始，ログ停止，外部トリガー出力（レベル or パルス指定可）を16組指定可能
○外部
外部トリガー入力8点、外部トリガー出力8点
コネクタ：20pinオス（XG4C-2034 オムロン 相当品）
電気的仕様：LVTTL
■検索機能
SOF、SETUP、IN、OUT、PING、ACK、NAK、STALL、NYET、ERR、指定時間より長い非通信時間、エラー（CRC/PID/DATA/ エラートグルシーケンス/ トランザクション構造）、MassStorage(SCSI、ATAPI、SFF-8070i）、PTP/MTP、Audio、Communication、HID、HUB、Printer、Video、USBTMC クラスコマンド、不明なログ情報、特定アドレス・エンドポイントの組合せ、標準リクエスト
■統計解析機能
計測データ内のトランザクション数、転送バイト数、平均転送レートを集計表示
集計データ結果は表計算ソフトで利用可能
■マークジャンプ
記録データ内の特定パケットに最大99個のマーク設定、指定マークにジャンプ表示可能
■保存
生データ保存、テキスト形式保存、CSV形式保存、バイナリ形式（データペイロード部分のみ）
（クリップボード経由でコピー・ペースト可能、保存データにコメント記述可能）
■印刷機能
記録データの指定範囲をプリント可能（モノクロ/カラーを指定可）
■電源
AC100から240V （50/60Hz）最大10Ｗ
■周囲温度
動作時：+5から+40℃ 保存時：-10から+50℃
■周囲湿度
10から90％ （但し、結露なきこと）
■外形 本体寸法・重量
145(W) ×190(D) ×45(H) mm 約950g
■標準構成品
本体、解析ソフトCD、USBケーブル 2本（1.8m/1.0m） 、
取扱説明書(LE-620HS: 日本語/LE-620HS-E: 英語)、保証書、キャリングバッグ
※1 HIGH speed 転送に対応したUSB2.0ポートを推奨。転送速度が遅いUSBポートの場合は、PCのハードディスクへの連続記録ができない場合があります。その際、本体キャプチャメモリーへの記録のみが保証されます。
※2 USBバスの信号波形は記録されませんが、USBデバイス状態（Reset、Suspend、Disconnect）は記録されます。
※3 今後の解析ソフトのバージョンアップで対応クラスを拡張予定。
□□ 付属品 □□
○説明書
○電源コード
○USBケーブル Aオス-Bオス 1.8m
○USBケーブル Aオス-Bオス 1m
○ショルダーベルト
○CD-ROM
○専用ケース
※詳しくは、お問合せください。
LINE EYE ラインアイ
