機能(カタログより)
・シリアル・バスのトリガとデコード
・I2C、SPI、CAN、LIN、RS-232/422/485/UART、I2Sシリアル・トリガ/デコードおよび解析のオプション
・ミックスド・シグナルのデバッグと解析(MSO3000シリーズ)
・最大4つのアナログ・チャンネルと16のデジタル・チャンネルを時間相関をとりながら観測可能
・パラレル・バスのトリガと解析
・複数のチャンネルでのセットアップ/ホールド時間違反を同時にトリガ
・優れた操作性
・波形検索ツールWave Inspectorにより効率的な波形解析が可能
・入力インピーダンス75Ωを内蔵し、ターミネーション要らず
・パワー解析オプションにより「より高い電力効率の追求」が可能
・解析項目:電源品質、スイッチング損失、安全動作領域(SOA)、高調波、リップル、変調、スルーレート(di/dt、dv/dt)
仕様(カタログより)
・2または4のアナログ・チャンネル
・16デジタル・チャンネル(MSO3000シリーズ)
・100MHzの周波数帯域
・最高2.5GS/s(全チャンネル)のサンプル・レート
・5Mポイントレコード長(全チャンネル)
・最大5,000波形/秒の波形取込レート
・豊富な拡張トリガ
※詳しくは、お問合せください。
————————

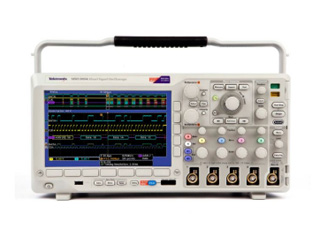

・2CH・サンプルレート:2.5GS/s・周波数帯域:100MHz・分解能:8bit・メモリ:5Mポイント・コネクタ:Tek VPI・USB LAN I/F
テクトロニクス Tektronix
