機能(カタログより)

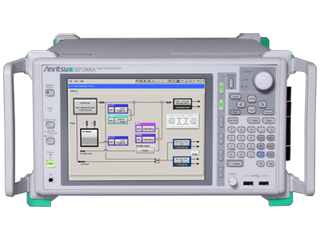

シグナルクオリティアナライザ MP1800Aは、拡張性の高いプラグインモジュール形式のビットエラーレートテスタ(BERT)です。以下のようなさまざまなモジュールを搭載できます。
・高品質で高振幅な信号を出力できるパルスパターン発生器(PPG)モジュール
・クロックリカバリを内蔵でき、バスタブジッタ測定やアイダイヤグラム測定などの信号解析を実現する高入力感度のエラー検出器(ED)モジュール
・SJ、RJ、BUJ、SSCなどのさまざまなジッタを発生し、デバイスのジッタトレランス試験を可能にするジッタ変調源モジュール
・低位相雑音のシンセサイザモジュール
仕様(カタログより)
・スロット数:6スロット
・液晶表示:8.4インチカラー TFT サイズ 800×600
・周辺接続:VGA 出力(SVGA)、USB1.1(3ポート)
・リモートインタフェース:MP1800A-001: GPIB、MP1800A-002: LAN(2ポート)
・MU181020A:0.1から12.5Gbit/s パルスパターンジェネレータ
・MU181040A:0.1から12.5Gbit/s エラーデテクター
・MU181000B:12.5GHz 4ポートシンセサイザー
●MU181600A :光トランシーバ(XFP)
XFP を使用した光モジュール。PPG/ED モジュールを組み合わせること
で、光インタフェースでの評価ができます。
●MU181601A:光トランシーバ(SFP)
SFP を使用した光モジュール。PPG/ED モジュールを組み合わせること
で、光インタフェースでの評価ができます。
・OS:WindowsXP
※詳しくは、お問合せください。
アンリツ Anritsu
