機能(カタログより)

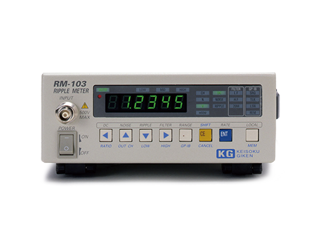

・RM-103は、スイッチング電源の出力に現れる複雑なリップルノイズ波形から選択した電圧のみを抽出してデジタル表示出来る、世界で唯一のリップルノイズメータです。
・5種類のノイズ電圧を簡単測定 スイッチング電源の直流出力には直流成分の他にスイッチング回路から発生するノイズやリップル、さらに商用周波数成分(50/60Hz)のリップルが複雑に合成された波形となっています。RM-103を使うとこのようなリップルノイズ波形から5種類の電圧を簡単に測定することができます。
仕様(カタログより)
【直流電圧測定】
・レンジ：±6.0000V/±60.000V/±500.00V
・分解能：0.1mV/1mV/10mV
・確度(*5)：±0.025% of rdg. ±0.025% of f.s.
・最大印加電圧：±500V
・測定時間(*4)：90msec typ. (FAST MODE) 250msec typ. (SLOW MODE)
【リップルノイズ測定】
・レンジ：300.0mVp-p/3000.0mVp-p
・分解能：0.1mV/1.0mV
・確度(*1，2，5)：±2% of rdg. ±1% of f.s.
・公称帯域幅：100MHz
・LF帯域幅：50Hz_x001C_から2kHz
・HF帯域幅：2kHz_x001C_から
・THRU帯域幅：50Hz_x001C_から100MHz
・帯域制限フィルタ：20MHz
・リップル分離比(*3)：0.5%_x001C_から50.0%(0.5%きざみ)
・測定時間(*3, 4)：約170msec typ.
・許容入力：4Vp-p
【入力条件】
・インピーダンス：直流1MΩ、高周波50Ω
・入力ケーブル：50Ω信号ケーブルBM-58U-150/DP-100
【インターフェース】
・GP-IB：IEEE488.1準拠
・良否判定：フォトカプラ出力 コモン共通
・スタートトリガ：フォトカプラ入力 コモン共通
・制御出力：フォトカプラ出力SC-82コントロール用
・入力端子：BNCコネクタ
・その他の機能：リップルノイズ分離比自動設定機能
【一般仕様】
・入力電源：100-240Vrms, 50/60Hz
・消費電力：20VA, 約1.7kg
・外形寸法：180(W)×80(H)×300(D) mm
・質量：約1.5kg
・耐電圧：入力-FG間 AC1500V 1分間
・絶縁抵抗：入力-FG間 DC500V 30MΩ以上
※1 リップル分離比・が0%から10%の範囲を保証します。
※2 10 kHzから10 MHzの周波数範囲での場合です。
※3 10 kHzから100 MHzの周波数範囲で機能します。
※4 同一測定レンジの場合の測定時間です。
※5 周囲温度23 ℃±5 ℃, 湿度70 %以下において6ヶ月間保証いたします。
※詳しくは、お問合せください。
計測技術研究所 Keisoku Giken
