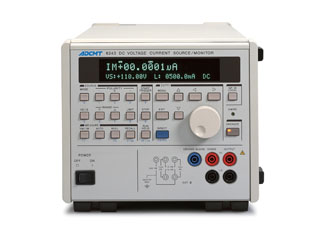

機能(カタログより)
発生・測定機能
発生、測定のファンクション指定により、電圧発生/電流発生、 電圧測定/電流測定/抵抗測定が選択可能。
電圧・電流発生モード
発生モードはDC、パルス、DCスイープ、パルス・スイープの4種類をもっており、さらにスイープはリニア、ログ、ランダム(ユーザ・プログラミングで任意の波形発生)の3種類のスイープ・タイプがあります。
外部コントローラとのデータのやりとりなしに、デバイス試験に必要な発生パターンを発生し、その測定結果を試験終了後メモリから読み取ることができます。ただし、極性をまたぐパルス発生はできません。
発生・測定のタイミング
パルスおよびスイープ動作では、発生と測定のタイミングが同期しており、発生値印加から指定された時間経過後の測定が行えます。メジャ・ディレイ(Td)の設定により、ストレス試験のようなパルス印加終了から一定時間経過後の測定が可能です。
不連続点が発生しないレンジ切換
電圧発生、および電流発生のレンジ切換は、レンジ切換の間、出力をゼロに落とす事なく、切換前の出力を維持します。これによって、出力に不連続点が発生せず、ヒステリシスをもつデバイスや誘電率の高いデバイスへの悪影響を低減することができます。
低ノイズ設計
電源性能の基本は、発生電圧/電流の正確さとこれに重畳するノイズ量です。本器は、ノイズを極力抑えた設計になっており、直流増幅器などの入力信号や電源ノイズが問題になる場合に有効です。
リニアICや光デバイス、移動体通信用増幅器などの電源に最適です。
仕様(カタログより)
・発生桁数:4 1/2桁
・出力方式:バイポーラ
・DCV:320mVから110V(10μステップ)
・DCI:32μAから2A (10nAステップ)
・測定桁数5 1/2桁
・基本確度(代表レンジ):0.03 %
・パルス印加/測定:可
・GP-IB付
・電圧/電流モニター機能
・最小パルス幅:1ms
・インタフェース:GPIB
※詳しくは、お問合せください。
ADC エーディーシー (アドバンテスト)
