・印加電圧:0~5kV・出力電流:0~100mA・トランス容量:500VA・タイマー設定時間:0.5~999S・EXT I/O EXT SW RS232C・入力電圧:AC100V
機能(カタログより)

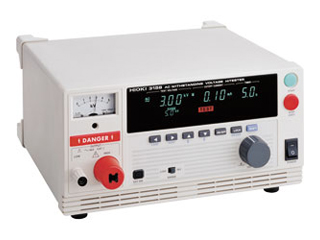

〇規格に沿った耐圧試験が可能なローコスト500VA耐圧試験器
〇電圧コンパレータ付きで規格に沿った正確な耐圧試験をローコストで実現します。
・各種安全規格に対応した試験 (5 kV/500 VA)
・電流コンパレータによる合否判定やタイマ機能付き
・各種規格・法律で規定された試験条件を最大20通りまで保存
・試験電圧の誤設定による、試験を防止する電圧コンパレータ機能
仕様(カタログより)
・出力電圧:AC 0から2.5 kV / 0から5.0 kV (平均値整流実効値表示)
・波形/周波数:電源波形/電源同期, 電圧印加方式: ゼロ投入スイッチ
・トランス容量:500 VA (30分定格)
・電圧設定方式:手動設定
・電圧計確度:ディジタル部 ±1.5% f.s. (JIS 1.5級相当), アナログ部 ±5% f.s. (f.s.=5 kV)
【電流検出】
・電流測定範囲:0.01 mAから120 mA (平均値整流実効値表示)
・測定分解能:0.01 mA (2/8 mAレンジ)から 1 mA (120 mAレンジ)
【判定機能】ウインドウ・コンパレート方式 (ディジタル設定)
・判定内容:UPPER-FAIL: 測定電流値が設定上限値を超えた場合
・PASS:測定電流値が設定上下限値の範囲で設定時間 経過の場合
・LOWER-FAIL:測定電流値が設定下限値未満の場合
【その他】
・モニタ機能:出力電圧・検出電流, モニタ周期: 2 回/s以上
・タイマ設定範囲:0.5 sから999 s
・インタフェース:EXT I/O, EXT SW, RS-232C
・電源:AC100V ±10% (50/60 Hz), 800 VA max.
・寸法・質量:320W × 155H × 263D mm, 15 kg
※詳しくは、お問合せください。
日置電機
