54701Aプローブ及びN1022Aプローブアダプタに使用出来ます。
機能(カタログより)

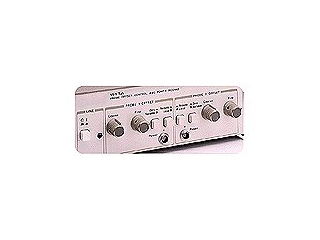

Keysight 1143Aは、2つの54700シリーズ・プローブの電源と独立したオフセット制御を提供します。プローブのオフセットは、1143Aのリアパネル上にある9ピンの小型コネクタ経由で制御できます。さらに、+/-50 Vオフセット機能により、多くの計測器のダイナミック・レンジ以上に、ダイナミック・レンジを拡大できます。
1143Aプローブ・オフセット/電源モジュール搭載の54701Aは、柔軟性に優れているため、50オーム入力の計測器と併用することができます。
仕様(カタログより)
1143Aは、独自に54701Aに電源を供給
プログラム可能なオフセット
+/-50 Vオフセット
プローブの数: 2
正の電圧: +17.3 V +/-150 mV
負の電圧: -17.3 V +/-150 mV
最大電流可能出力 (+17.3 Vと-17.3 Vの両電源): 300 mA
オフセット電流: 0 – +/-5 mAの範囲で可変
動作温度: 0-55度
動作湿度: 95%相対湿度、40度で
正味質量: 1.5 kg
出荷質量: 2.4 kg
消費電力: 90-132/198-264VAC, 47-440 Hz、最大40 VA
外形寸法: 211 mm (幅) x 173 mm (奥行) x 78 mm (高さ)
※詳しくは、お問合せください。
キーサイト(アジレント) Keysight /Agilent
