機能(カタログより)

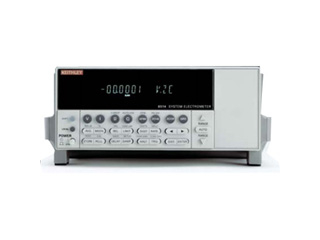

・6514型エレクトロメータは、柔軟なインタフェース機能と、前世代のエレクトロメータを凌駕する電流 感度、電荷測定、高分解能、高速性を融合しまし た。 6514型の内蔵IEEE-488、RS-232、デジタルI/O インタフェースは高感度試験の高速完全自動システ ムの構築を簡単化します。
・5 1?2桁の6514型は、微小電流、高抵抗ソースからの電 圧、電荷や高抵抗を高速かつ精密に測定する必要の あるアプリケーション用に設計されています。
・6514型の卓越した測定性能が経済的な価格で得ら れます。多くの高性能DMMの価格帯であるにもか かわらず、 6514型は他の測定器が提供する電流感度 や入力電圧降下の性能をはるかに上回り、電圧降下 では20μVと超低レベルを達成しています。
○経済的に研究室レベルを実現 6514型は広範な各種実験に必要とされる柔軟性と高感度を有し、既存エレクトロメータにくらべてはる かに高速に、より信頼度の高いデータを提供します。アプリケーションとして、光検知器やセンサから の電流測定、ビーム実験、電流源を使っての抵抗測定などがあります。物理学、光学、材料科学などの 分野での研究に供されるのみならず、 6514型は経済価格なので、スイッチ、リレー、その他の部品の抵 抗やリーク電流測定といった微小電流測定アプリケーションに使われる高級DMMに替るソリューショ ンにもなりえます。 (6514型の方式については、 “微小入力電圧降下”の項を参照ください。)
・6514型は先行したケースレーのエレクトロメータの特長や性能の上に設計されています。たとえば、そ れら測定器と同様に、内蔵の定電流源は抵抗測定を簡素化します。
・2つのアナログ出力、2V出力、プリアンプ出力があるので、チャートレコーダへのデータ記録に用いる ことができます。
仕様(カタログより)
・6.5桁表示
・測定レンジ
・電圧:2Vから200V(3レンジ)
・電流:20pAから20mA(10レンジ)
・抵抗:2kΩから200GΩ(9レンジ)
・電荷:20nCから20μC(4レンジ)
※詳しくは、お問合せください。
ケースレー Keithley
