機能(カタログより)

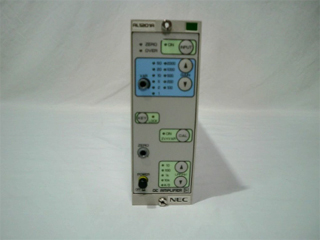

アイソレーション直流アンプAL1201Aは、直線性・周波数特性・温度/利得安定度などがすくれたシグナルコンディショナで精度の要求される計測システムに適しています。
高周波ノイズ対策のために、全帯域までCMRR（同相電圧除去比）を高いレベルで確保しています。
仕様(カタログより)
●チャネル数：1ch／ユニット
●入出力アイソレーション方式：磁気絶縁方式
●入力形式：差動アイソレーション入力
●入力インピーダンス：10MΩ+10MΩ以上（許容入力電圧以下のとき）
●入力端子：ターミナル
●利得切替：1、2、5、10、20、50、100、200、500、1000、2000ステップ切り替え
●利得微調整（VAR）：各利得間連続可変可能（×1～×2.5以上）
●利得精度：±0.1%（23℃±5℃）
●利得安定度：±0.01%/℃
●直線性：±0.025%/FS
●周波数特性（W/B）：DC 100kHz（+1、-3dB）
●ローパスフィルタ：3ポールベッセル形 DC 10、100、1k、10kHzまで（降下特性-18dB/oct）
●同相許容電圧（CMV）：±600VDC又はACピーク値
●同相電圧除去比（CMRR）：
・120dB以上（DC 60Hzまで、1kΩ平衡入力、利得×2000、VAR最小）
・80dB以上（60Hzから100kHz、1kΩ平衡入力、利得×2000、VAR最小）
●最大許容入力電圧：±30VDCまたはACピーク
●安定度：±4mV/℃以内（出力換算値、VAR最小）
●零調整範囲：約±1V
●校正電圧：+2V×VAR、精度±0.5%以内
●雑音：50μVp-p以内（入力換算値、利得×2000、VAR最小）
●出力
電圧電流
・OUTPUT1：±10V、5mA
・OUTPUT2：±10V、10mA
●絶縁抵抗：DC500Vメガーで100MΩ以上（入力各端子と出力、ケース、ＡＣ電源間）
●耐電圧
入力各端子と出力、ケース、AC電源間 AC2.3kV 1分間
AC電源と出力、ケース間 AC1.5kV 1分間
（AC電源入力にサージ対策用ラインフィルタ内蔵）
●電源・消費電力：AC100V±10%（50Hz、60Hz）、8VA
●使用環境：-10から50℃、20から80%RH（但し、結露除く）
●外形寸法：幅49.5×高さ143×奥行254（mm、突起部含まず）
●質量：約1.4kg
※詳しくは、お問合せください。
