機能(カタログより)

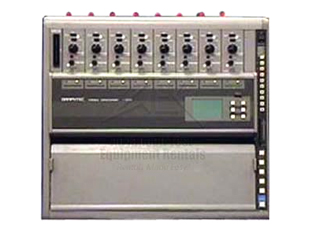

・サーマルアレイコーダWR5000シリーズは、デジタルの高精度・高画質記録をアナログ感覚の容易な操作で可能にしたサーマルアレイ方式の8チャネルの高機能記録計です。
・ダイレクトモードでDCから10kHzの高速応答、14ビットA/Dと8ドット/mmのサーマルドットアレイによる高精度かつ高品位記録を実現しています。
・また、独自のニアーエッジタイプのサーマルドットアレイ採用により記録波形のリアルタイムモニタが可能になった。
・記録幅は従来のペン書きオシログラフ同様の最小40mm振幅から、80mm、160mmそして最大320mmまでの4種類を自由に設定できます。
・また、デジタル技術を駆使し、豊富な印字機能やスケール記録、リスト機能、グリッドパターン設定など便利な機能を満載しています。
・しかも従来のアナログ記録計同様の容易な操作性を実現しました。従来のペン書きオシログラフの測定領域はもとより、電磁オシログラフの領域でもご利用いただける高信頼性と経済性を実現した記録計です。
●DCから10kHzの高速応答。また、ダイレクト記銀時中も高速サブサンプリングにより、10kHzまでの信号に応答可能
●40mm、80mm、160mm、320mm、の4種の記録フォーマットを装備
●8ドット/mmの独自開発の二アーエッジタイプのサーマルドットアレイによる高画質記録とリアルタイムモニタ
●14ビットA/D採用による高精度測定
●豊富な印字機能搭載
日付、時刻、記録紙送り速度、コメント、単位等
●ペン書きオシログラフと同様の抜群の操作性
仕様(カタログより)
8ch 【記録紙幅】390mm
430(W)×180(H)×450(D)mm:約18kg
※詳しくは、お問合せください。
グラフテック GRAPHTEC
